Польотні контролери для квадрокоптерів і FPV-дронів
Польотний контролер для квадрокоптера — це центральна електронна плата, яка керує роботою дрона. Вона отримує команди від радіоприймача, обробляє дані вбудованих датчиків і передає сигнали на регулятори швидкості ESC, змінюючи оберти двигунів. Саме тому контролер польоту часто називають «мозком квадрокоптера».
До польотної плати можуть підключатися GPS-модуль, компас, барометр, FPV-камера, відеопередавач, телеметрія, датчик струму та інші компоненти. Залежно від моделі й установленої прошивки контролер може підтримувати стабілізацію, автоматичне вирівнювання, екранне меню OSD, запис Blackbox, навігаційні режими та виконання польотних місій.
В інтернет-магазині AvengeAngel можна купити польотний контролер для квадрокоптера, FPV-дрона або безпілотника літакового типу. У каталозі представлені окремі плати FC, готові польотні стеки та моделі для різних типів безпілотних платформ.
Як працює контролер польоту
Польотний контролер отримує інформацію від гіроскопа, акселерометра та інших сенсорів, визначаючи положення дрона в просторі. Одночасно він приймає команди оператора через бортовий радіоприймач.
Процесор плати аналізує отримані дані та розраховує, як потрібно змінити швидкість кожного двигуна. Після цього відповідні сигнали передаються на ESC, а квадрокоптер виконує нахил, поворот, набір висоти або зниження.
Точність і швидкість роботи системи залежать від процесора, гіроскопа, налаштувань прошивки, якості живлення та правильної конфігурації всіх компонентів.
Які товари входять до категорії
Залежно від актуального асортименту в каталозі AvengeAngel можуть бути представлені:
- польотні контролери для FPV-квадрокоптерів;
- контролери для БПЛА літакового типу;
- польотні стеки FC + ESC;
- плати з процесорами F4, F7 і H7;
- контролери з вбудованим OSD;
- моделі з барометром і пам’яттю Blackbox;
- плати з підтримкою GPS і компаса;
- контролери для Betaflight, INAV та ArduPilot;
- AIO-плати з інтегрованими компонентами;
- кабелі, роз’єми, демпфери та аксесуари для монтажу.

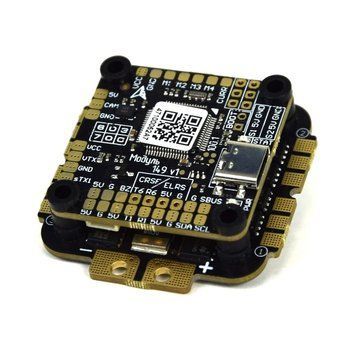

Польотний контролер чи готовий стек
Окремий польотний контролер являє собою лише плату керування. Регулятор швидкості ESC у такому разі потрібно підбирати окремо.
Польотний стек зазвичай складається з сумісних плат FC і ESC, які встановлюються одна над одною та з’єднуються кабелем. Такий комплект спрощує підбір компонентів, проте перед установленням усе одно потрібно перевірити напругу живлення, монтажний формат, розпінування та допустимий струм регулятора.
| Тип обладнання | Комплектація | Особливості |
|---|---|---|
| Польотний контролер FC | Окрема плата керування | ESC та інші компоненти підбираються окремо |
| Стек FC + ESC | Контролер і регулятор швидкості | Плати зазвичай узгоджені за монтажем і підключенням |
| AIO-плата | Кілька компонентів на одній платі | Компактне рішення для обмеженого простору |
Процесори F4, F7 і H7
Тип процесора впливає на продуктивність контролера, кількість доступних функцій і можливість одночасної роботи з додатковими модулями.
- F4 — поширений варіант для стандартних FPV-збірок і базових конфігурацій.
- F7 — продуктивніше рішення з розширеними можливостями підключення периферії.
- H7 — потужний процесор для складних систем із великою кількістю сенсорів, портів і функцій.
Для звичайного FPV-квадрокоптера не завжди потрібен найпотужніший процесор. Вибір слід робити з урахуванням прошивки, кількості UART-портів, типу відеосистеми та запланованого обладнання.
Прошивки для польотних контролерів
| Прошивка | Основне застосування | Особливості |
|---|---|---|
| Betaflight | FPV-квадрокоптери | Налаштування PID, фільтрів, режимів польоту й OSD |
| INAV | Квадрокоптери та літаки з GPS | Стабілізація, навігація та автоматичні режими |
| ArduPilot | Автономні безпілотні платформи | Польотні місії, телеметрія та розширена навігація |
Не кожна плата підтримує всі прошивки. Перед замовленням потрібно перевірити наявність відповідної програмної цілі для конкретної моделі контролера.
Основні характеристики польотного контролера
| Параметр | На що впливає |
|---|---|
| Процесор | Продуктивність і доступні функції |
| Гіроскоп | Точність визначення руху й стабілізації |
| Кількість UART | Можливість підключення приймача, GPS, телеметрії та VTX |
| Барометр | Оцінювання висоти й робота навігаційних режимів |
| OSD | Виведення польотних параметрів на FPV-зображення |
| Blackbox | Запис даних для аналізу та налаштування дрона |
| BEC-виходи | Живлення приймача, GPS, камери та інших модулів |
| Монтажний формат | Сумісність плати з рамою та регулятором ESC |
Як вибрати польотний контролер для квадрокоптера
Під час вибору FC-плати рекомендується враховувати такі параметри:
- Тип безпілотної платформи. Контролер повинен підходити для квадрокоптера, FPV-дрона, літака або іншої конструкції.
- Підтримувана прошивка. Перевірте сумісність із Betaflight, INAV або ArduPilot.
- Тип процесора. F4 підходить для багатьох стандартних збірок, F7 і H7 мають більший запас продуктивності.
- Кількість UART-портів. Потрібно передбачити підключення приймача, GPS, телеметрії та відеосистеми.
- Монтажний формат. Плата повинна відповідати розмірам і кріпленням рами.
- Напруга живлення. Перевірте сумісність із використовуваним акумулятором та ESC.
- Вбудовані датчики. Барометр, компас або пам’ять Blackbox потрібні не в кожній конфігурації.
- Сумісність з ESC. Важливі тип роз’єму, розпінування та протокол керування двигунами.
- Підключення приймача. FC повинен підтримувати CRSF, SBUS або інший потрібний протокол.
- Можливість модернізації. Запас вільних портів спростить подальше встановлення додаткових модулів.
Підключення GPS, приймача та FPV-системи
Більшість додаткових модулів підключається до польотного контролера через UART, I2C або спеціальні контактні майданчики.
До FC можуть підключатися:
- радіоприймачі ExpressLRS, Crossfire, FrSky та інших систем;
- GPS-модулі й компаси;
- аналогові та цифрові FPV-системи;
- керовані відеопередавачі VTX;
- телеметричні модулі;
- датчики струму та напруги;
- зовнішні сенсори й сервоприводи.
Перед підключенням потрібно перевірити робочу напругу, призначення контактів і схему розпінування. Зовні однакові роз’єми на FC та ESC можуть мати різне розташування контактів.
Кому підійдуть польотні контролери
- FPV-пілотам — для складання, ремонту й модернізації квадрокоптерів;
- початківцям — для створення першого FPV-дрона;
- розробникам DIY-проєктів — для побудови експериментальних безпілотних платформ;
- інженерам — для інтеграції GPS, сенсорів, телеметрії та систем навігації;
- операторам БПЛА літакового типу — для стабілізації та автоматичних режимів;
- сервісним центрам — для заміни несправних контролерів і польотних стеків;
- комерційним користувачам — для обслуговування й модернізації парку дронів.
Купити польотний контролер для квадрокоптера в Україні
В інтернет-магазині AvengeAngel можна замовити польотні контролери та стеки для квадрокоптерів, FPV-дронів і БПЛА літакового типу. Доступні моделі з різними процесорами, монтажними форматами, кількістю UART-портів і набором вбудованих датчиків.
Для точного підбору рекомендується повідомити:
- тип і розмір рами;
- модель ESC;
- напругу акумулятора;
- потрібну прошивку;
- тип радіоприймача;
- модель FPV-системи;
- необхідність підключення GPS і телеметрії;
- потрібний монтажний формат;
- кількість додаткових модулів.
Переваги замовлення в AvengeAngel:
- польотні контролери для різних типів дронів;
- окремі FC-плати та готові стеки;
- моделі з процесорами F4, F7 і H7;
- контролери з OSD, барометром і Blackbox;
- підбір за прошивкою, монтажним форматом і кількістю портів;
- допомога у перевірці сумісності компонентів;
- доставка замовлень по Україні.
Часті питання про польотні контролери
Що таке польотний контролер квадрокоптера?
Це центральна плата, яка обробляє команди оператора та дані сенсорів, а потім керує двигунами через ESC.
Чим польотний контролер відрізняється від ESC?
FC визначає, як повинен рухатися дрон, а ESC безпосередньо регулює швидкість обертання двигунів.
Що краще вибрати: F4, F7 чи H7?
Вибір залежить від конфігурації. Для багатьох стандартних FPV-збірок достатньо F4, а F7 і H7 мають більший запас продуктивності.
Чи можна встановити Betaflight на будь-який контролер?
Ні. Для конкретної моделі плати повинна існувати сумісна програмна ціль Betaflight.
Чи забезпечує GPS автоматичне повернення дрона?
Не самостійно. Для повернення потрібні сумісна прошивка, правильно підключений GPS і налаштований відповідний режим.
Для чого потрібен барометр?
Барометр допомагає визначати зміну висоти й використовується в окремих стабілізованих та навігаційних режимах.
Що таке UART?
Це послідовний порт, через який підключають приймач, GPS, телеметрію, цифрову відеосистему та інші модулі.
Для чого потрібен Blackbox?
Blackbox записує польотні дані, які використовуються для аналізу вібрацій, налаштування фільтрів і PID-регуляторів.
Чи можна поєднати FC та ESC різних виробників?
Так, якщо вони сумісні за напругою, монтажним форматом, протоколами, роз’ємами та розпінуванням.
Висновок
Польотний контролер є основним блоком керування квадрокоптером. Він забезпечує стабілізацію, обробку команд, керування двигунами та підключення радіоприймача, GPS, FPV-системи й інших компонентів.
Під час вибору потрібно враховувати тип процесора, підтримувану прошивку, кількість UART-портів, монтажний формат, живлення та сумісність з ESC. У каталозі AvengeAngel можна підібрати польотний контролер або готовий стек із консультацією та доставкою по Україні.
