Наземні станції та ретранслятори для FPV-систем

Наземні станції та ретранслятори для дронів — це спеціалізоване обладнання для організації керування безпілотними платформами, приймання відеосигналу, передавання телеметрії та підключення антенних модулів. Такі комплекси застосовуються з FPV-дронами, професійними квадрокоптерами та іншими сумісними безпілотними системами.

В інтернет-магазині AvengeAngel можна купити наземну станцію або ретранслятор для FPV-дрона з урахуванням робочого частотного діапазону, типу відеосигналу, протоколу керування, роз’ємів і параметрів живлення. У категорії представлені операторські комплекси, дротові та бездротові ретранслятори, відеоприймачі, монітори, антени, акумулятори й додаткові компоненти.

Наземна станція дозволяє об’єднати обладнання оператора в одному корпусі або транспортному кейсі. Ретранслятор створює проміжну ланку передавання сигналу між окремими компонентами системи. Вибір конкретного рішення залежить від конфігурації дрона, особливостей місцевості та поставленого завдання.

Ціна наземної станції або ретранслятора залежить від підтримуваних частот, кількості приймачів, характеристик антен, наявності монітора, відеореєстратора, акумулятора та інших компонентів комплекту.

Що таке наземна станція для дрона

Наземна станція керування — це операторський комплекс, призначений для контролю безпілотної системи, приймання зображення та отримання службової інформації. Конструкція може бути виконана у вигляді переносного кейса, окремого пульта або модульного робочого місця.

До складу наземної станції можуть входити:

• пульт або модуль дистанційного керування;
• один або декілька відеоприймачів;
• монітор для перегляду відеопотоку;
• спрямовані та всеспрямовані антени;
• відеореєстратор;
• акумуляторна батарея;
• система розподілу живлення;
• роз’єми для зовнішніх антен;
• інтерфейси для підключення додаткового обладнання;
• захисний або транспортний кейс.

Комплексне компонування спрощує транспортування, підключення та підготовку обладнання до роботи.

Що таке ретранслятор для дрона

Ретранслятор — це проміжний вузол системи зв’язку, який приймає сигнал і передає його далі між дроном, оператором або наземною станцією. Залежно від конструкції обладнання може працювати з каналом керування, відеосигналом, телеметрією або декількома типами даних.

Для правильного підбору ретранслятора потрібно враховувати:

• робочий частотний діапазон;
• тип сигналу та протокол зв’язку;
• сумісність із передавачем і приймачем;
• тип та поляризацію антен;
• вхідні й вихідні роз’єми;
• допустиму напругу;
• споживану потужність;
• вимоги до джерела живлення;
• спосіб монтажу;
• умови охолодження та експлуатації.

Ретранслятор не є універсальним пристроєм для будь-якого дрона. Частоти, протоколи, антени, кабелі та живлення всіх компонентів повинні бути сумісними.

Для чого потрібні наземні станції та ретранслятори

• Організація робочого місця. Монітор, приймачі, антени та живлення можуть бути об’єднані в одному комплексі.
• Приймання відеосигналу. Оператор отримує зображення з сумісної FPV-камери або відеосистеми.
• Передавання телеметрії. Станція може відображати службові дані відповідно до можливостей обладнання.
• Винос антен. Антенний модуль можна встановити на штативі, щоглі або іншому сумісному кріпленні.
• Побудова проміжної точки зв’язку. Ретранслятор використовується між окремими вузлами системи.
• Автономне живлення. Окремі комплекси оснащуються акумуляторами та підтримують зовнішні джерела живлення.
• Запис відео. Моделі з реєстратором дозволяють зберігати отриманий відеопотік.
• Модульне налаштування. У деяких системах можна змінювати приймачі, антени й акумулятори.

Наземна станція чи ретранслятор: що вибрати

Наземна станція підходить для комплексного керування безпілотною системою та контролю відеопотоку. Ретранслятор застосовується для побудови додаткової ланки між оператором і обладнанням дрона. В окремих конфігураціях обидва рішення можуть використовуватися разом.

Популярні наземні станції та ретранслятори

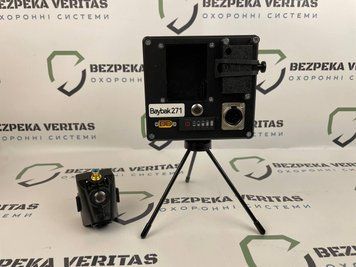

Комплект «Бліндажник BAYBAK 5.8 GHz»

«Бліндажник BAYBAK 5.8 GHz» — комплекс для організації FPV-відеоканалу та підключення сумісного обладнання керування. Підтримувані протоколи, антени, акумулятор, час автономної роботи та сумісність із ретрансляторами потрібно перевіряти в характеристиках конкретної комплектації.

Ретранслятор SHEPIT

SHEPIT — бездротовий ретранслятор для сумісних FPV-систем. Залежно від версії SHEPIT може випускатися для окремих частотних діапазонів у межах 4,9–5,8 ГГц. Точну частоту, антени, живлення, роз’єми та склад комплекту необхідно перевіряти в картці моделі.

Ретранслятор TERRA

TERRA — дротове рішення для винесення приймального, антенного або іншого сумісного модуля від робочого місця оператора. Схема підключення, робочі частоти, кабелі, роз’єми та живлення залежать від версії обладнання.

Ретранслятори MARA та MARA PRO

MARA та MARA PRO — спеціалізовані ретрансляційні модулі для встановлення на сумісні безпілотні платформи. Перед замовленням потрібно перевірити модель дрона-носія, допустиме навантаження, тип кріплення, робочі частоти та параметри живлення.

Наземна станція «Вирій»

«Вирій» — мобільна наземна станція для сумісних FPV-комплексів. Частоти, приймачі, монітор, акумулятор, антени та повний склад обладнання залежать від конкретної комплектації.

Наземна система керування Gjallarhorn

Gjallarhorn — операторський комплекс для приймання відеосигналу, відображення зображення та підключення сумісного обладнання. Кількість приймачів, підтримувані діапазони, характеристики дисплея, акумулятори й антени необхідно перевіряти в картці товару.

Фактична дальність роботи наземної станції або ретранслятора залежить від характеристик передавача й приймача, типу антен, висоти їх встановлення, рельєфу та стану радіосередовища.

Робочі частотні діапазони

Наземні станції та ретранслятори можуть працювати в одному або декількох частотних діапазонах. Залежно від моделі можуть підтримуватися частоти 1,2–1,3 ГГц, 2,4 ГГц, 3,3 ГГц, 4,9 ГГц, 5,2 ГГц і 5,8 ГГц.

Усі компоненти системи повинні бути узгоджені між собою:

• передавач;
• приймач;
• ретранслятор;
• антени;
• підсилювачі;
• фільтри;
• кабелі;
• роз’єми та перехідники.

Обладнання, розраховане на один діапазон, не слід використовувати з компонентами іншої частоти без перевірки технічних параметрів.

Антени для наземних станцій

Антенна система впливає на якість приймання та передавання сигналу. У наземних комплексах можуть використовуватися спрямовані, секторні та всеспрямовані антени.

Під час вибору антени потрібно враховувати:

• робочий частотний діапазон;
• коефіцієнт підсилення;
• діаграму спрямованості;
• поляризацію;
• хвильовий опір;
• тип роз’єму;
• допустиму потужність;
• умови встановлення.

Спрямовані антени з високим коефіцієнтом підсилення можуть мати вузьку діаграму спрямованості, тому потребують точнішого наведення.

Для з’єднання антен, приймачів і ретрансляторів можуть знадобитися коаксіальні кабелі та перехідники. Під час їх вибору потрібно враховувати частоту, хвильовий опір, загасання, довжину лінії та тип роз’ємів.

Живлення та автономність

Наземні станції та ретранслятори можуть отримувати живлення від вбудованої батареї, зовнішнього акумулятора, автомобільної мережі або стаціонарного блока живлення.

Час автономної роботи залежить від:

• ємності акумулятора;
• споживання монітора;
• кількості активних приймачів;
• потужності додаткових модулів;
• роботи відеореєстратора;
• температури навколишнього середовища;
• технічного стану батареї.

Перед придбанням варто перевірити допустиму напругу, споживану потужність, час заряджання, можливість заміни акумулятора та вимоги до зовнішнього джерела живлення.

Сфери використання наземних станцій

Наземні станції та ретранслятори можуть застосовуватися для виконання різних професійних і цивільних завдань:

• FPV-польотів і тренувань;
• аерофотознімання та відеознімання;
• моніторингу територій;
• огляду інфраструктурних і промислових об’єктів;
• пошукових та інспекційних робіт;
• тестування радіообладнання;
• проведення навчань і демонстрацій;
• організації мобільного операторського пункту.

Можливість використання конкретної станції або ретранслятора залежить від характеристик, комплектації та умов експлуатації.

Як вибрати наземну станцію або ретранслятор

1. Визначте завдання. Керування дроном, приймання відео або створення проміжного вузла передавання сигналу.
2. Уточніть частоту. Усі компоненти повинні працювати в сумісних частотних діапазонах.
3. Перевірте тип сигналу. Аналогове або цифрове відео, телеметрія чи канал керування.
4. Оцініть умови використання. Враховуйте рельєф, забудову, висоту антен і стан радіосередовища.
5. Порівняйте антени. Перевірте частоту, поляризацію, коефіцієнт підсилення та діаграму спрямованості.
6. Перевірте живлення. Уточніть напругу, споживану потужність і сумісність із джерелом живлення.
7. Зіставте роз’єми. Для підключення можуть знадобитися кабелі або перехідники.
8. Перевірте комплектацію. Монітор, антени, акумулятор і приймачі можуть продаватися окремо.
9. Оцініть мобільність. Ураховуйте вагу, розміри кейса, тип штатива та спосіб транспортування.

Купити наземну станцію або ретранслятор в Україні

В інтернет-магазині AvengeAngel можна замовити наземні станції, ретранслятори, відеоприймачі, монітори, антени, акумулятори та інше сумісне обладнання для дронів і FPV-систем.

Перед оформленням замовлення рекомендується уточнити частотний діапазон, тип сигналу, сумісність із дроном, роз’єми, параметри живлення та повний склад комплекту.

Переваги замовлення в AvengeAngel:

• наземні станції та ретранслятори різних конфігурацій;
• обладнання для FPV-систем і професійних дронів;
• консультація щодо технічної сумісності;
• допомога у виборі антен, кабелів і живлення;
• уточнення комплектації перед оформленням замовлення;
• доставка товарів по Україні.

Часті питання про наземні станції та ретранслятори

Чим наземна станція відрізняється від ретранслятора?

Наземна станція є операторським комплексом для керування дроном, приймання відеосигналу та телеметрії. Ретранслятор передає сигнал між окремими вузлами системи.

Чи збільшує ретранслятор дальність зв’язку?

Ретранслятор може допомогти створити додаткову ланку передавання сигналу. Фактичний результат залежить від частот, антен, передавача, приймача, рельєфу та радіозавад.

Чи можна використовувати одну станцію з різними дронами?

Так, але лише за умови сумісності частот, протоколів, відеосистем, приймачів і роз’ємів.

Який ретранслятор підходить для DJI Matrice?

Підбір залежить від конкретної моделі DJI Matrice, допустимого навантаження, типу кріплення, живлення та сумісності обладнання.

Скільки працює наземна станція від акумулятора?

Час роботи залежить від ємності батареї, споживання монітора, кількості приймачів і підключених модулів.

Чи можна підключити зовнішній акумулятор?

Це залежить від конструкції станції. Потрібно перевірити допустиму напругу, максимальний струм і тип роз’єму.

Чи входять антени до комплекту?

Не завжди. Антени, кабелі, штативи, кронштейни та перехідники можуть продаватися окремо.

Чи гарантує наземна станція стабільний зв’язок?

Абсолютну стабільність гарантувати неможливо. Якість зв’язку залежить від сумісності компонентів, характеристик антен, рельєфу, перешкод і стану радіосередовища.

Висновок

Наземні станції та ретранслятори допомагають організувати керування дроном, приймання відеосигналу, телеметрії та передавання даних між окремими компонентами безпілотної системи.

Для правильного вибору потрібно враховувати частотний діапазон, тип сигналу, антени, живлення, роз’єми та комплектацію. У каталозі AvengeAngel можна підібрати наземну станцію, ретранслятор і додаткове обладнання з доставкою по Україні.
