Антени та підсилювачі сигналу для дронів

Антени та підсилювачі сигналу для дронів DJI і Autel

Антени та підсилювачі сигналу для дронів використовуються для модернізації каналу зв’язку між пультом керування і безпілотником. Таке обладнання допомагає підвищити стабільність передавання команд і відеосигналу, правильно організувати виносну антенну систему та зменшити вплив природних перешкод, забудови й перевантаженого радіоефіру.

В інтернет-магазині AvengeAngel представлені антени-підсилювачі сигналу для DJI Mavic, DJI Matrice, Autel EVO, FPV-платформ та іншого сумісного обладнання. У каталозі можна вибрати компактні моделі для встановлення на пульт, потужні виносні підсилювачі, тридіапазонні антени та готові комплекти з кабелями, кронштейнами й адаптерами.

Що таке антена-підсилювач сигналу для дрона

Антена-підсилювач — це комплекс, який складається з направленої або панельної антени, радіочастотного підсилювального модуля, системи живлення та роз’ємів для підключення до пульта або наземної станції. Залежно від конструкції обладнання може встановлюватися безпосередньо на пульті керування або виноситися на щоглу, кронштейн, дах автомобіля чи іншу підготовлену позицію.

Основними завданнями такого обладнання є:

• посилення передаваного та прийнятого радіосигналу;
• підвищення стабільності каналу керування;
• покращення якості передавання відео і телеметрії;
• організація виносної антенної точки;
• зменшення впливу перешкод між оператором і дроном;
• адаптація системи керування до роботи на відкритій місцевості або у складному рельєфі.

Фактичний результат залежить не лише від потужності підсилювача. На якість каналу також впливають рельєф, висота встановлення антени, напрямок її випромінювання, робоча частота, кабельні втрати, рівень зовнішніх завад і сумісність обладнання.

Для яких дронів використовуються підсилювачі сигналу

Антени та підсилювачі цієї категорії застосовуються з різними моделями безпілотних систем. Залежно від комплектації та способу підключення обладнання може бути сумісним із:

• дронами серії DJI Mavic;
• промисловими платформами DJI Matrice;
• квадрокоптерами Autel EVO;
• пультами DJI RC, RC Pro та сумісними контролерами;
• FPV-системами та наземними станціями;
• іншими безпілотними платформами, що працюють у відповідних частотних діапазонах.

Перед покупкою необхідно перевірити модель пульта, робочі частоти, тип внутрішнього або зовнішнього підключення та потрібні роз’єми. Одна й та сама антена може вимагати різних пігтейлів або кабелів для різних версій контролерів.

Робочі частоти 900 МГц, 1.2, 2.4, 5.2 та 5.8 ГГц

Більшість сучасних антен-підсилювачів для DJI та Autel працює в одному або декількох поширених частотних діапазонах:

• 2.4 ГГц — один з основних діапазонів для керування, передавання даних і відеосигналу;
• 5.2 ГГц — додатковий діапазон, який підтримується окремими пультами та системами;
• 5.8 ГГц — використовується для високошвидкісного передавання даних і відео;
• 900 МГц, 1.2 ГГц та інші частоти — застосовуються у спеціалізованих багатодіапазонних моделях і FPV-системах.

Тридіапазонний підсилювач 2.4/5.2/5.8 ГГц є універсальним рішенням для обладнання, яке може автоматично перемикатися між частотами. Водночас широкий список підтримуваних діапазонів не означає автоматичну сумісність із будь-яким дроном або пультом.

Які антени та підсилювачі представлені в каталозі

У каталозі AvengeAngel представлені виносні антени, підсилювачі та готові комплекси різної потужності й конфігурації. Серед доступних напрямів обладнання:

• п'ятидіапазонні 915 МГц/1.2/2.4/5.2/5.8 ГГц;
• виносні системи для встановлення на щоглах і транспорті;
• компактні підсилювачі для пультів керування;
• широкодіапазонні рішення для декількох каналів зв’язку;
• готові комплекти з кабелями, пігтейлами та кріпленнями;
• антенні системи для DJI, Autel, Parrot і FPV-платформ;
• окремі підсилювачі та антени для модернізації наявних комплексів.

Підсилювачі сигналу ACASOM

ACASOM ROC-4 — тридіапазонна виносна антена для обладнання, що працює на частотах 2.4, 5.2 і 5.8 ГГц. Модель підходить для побудови мобільної або стаціонарної антенної системи та може підключатися через коаксіальні кабелі з відповідними роз’ємами.

ACASOM ROC-6 є потужнішою версією для користувачів, яким потрібна продуктивніша конфігурація. Під час вибору між ROC-4 і ROC-6 необхідно враховувати не лише заявлену потужність, але й тип пульта, довжину кабелю, умови живлення, спосіб встановлення та передбачуваний режим експлуатації.

Для окремих завдань також використовуються багатодіапазонні моделі ACASOM, зокрема рішення з підтримкою додаткових робочих частот.

Антени Avenger Booster

Avenger Booster — лінійка виносних антен-підсилювачів для квадрокоптерів DJI, Autel та сумісних систем. У каталозі доступні тридіапазонні моделі, що працюють на частотах 2.4, 5.2 і 5.8 ГГц.

Залежно від версії антени Avenger можуть відрізнятися конструкцією корпусу, потужністю підсилювальних модулів, типом роз’ємів, акумулятором, комплектацією та способом монтажу. Для правильної роботи потрібно окремо підібрати сумісні пігтейли й коаксіальні кабелі.

Підсилювачі Alientech Duo та Deimox

Alientech Duo II — компактна дводіапазонна антена-підсилювач для частот 2.4 і 5.8 ГГц. Вона орієнтована на встановлення на сумісний пульт керування та підходить користувачам, яким важлива мобільність системи.

Alientech Duo 3 підтримує діапазони 2.4, 5.2 і 5.8 ГГц. Це універсальніша версія для обладнання DJI, Autel, Parrot та деяких FPV-систем, сумісність з якими потрібно перевіряти перед встановленням.

Alientech Deimox —підтримує діапазони 915MHz 1.2G 2.4G 5.2G и 5.8G багатодіапазонне рішення з підтримкою декількох частот. Одна з найпотужніших моделей. Така модель підходить та забезпечує максимально стабільне з’єднання та підходить для розвідувальних місій і польотів у зоні активної РЕБ. Побудови складнішої антенної системи, однак вимагає уважного підбору кабелів, адаптерів, способу живлення та конфігурації під конкретне обладнання.

Антени-підсилювачі Skyrazor

Skyrazor пропонує виносні антени-підсилювачі для систем керування дронами DJI, Autel та інших сумісних платформ. Лінійка охоплює декілька моделей, що відрізняються потужністю, розмірами, автономністю та способом встановлення.

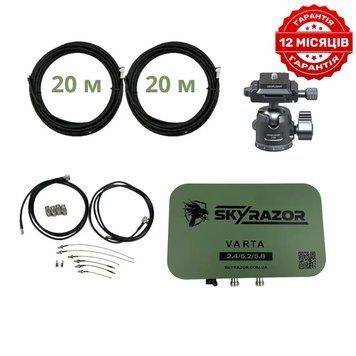

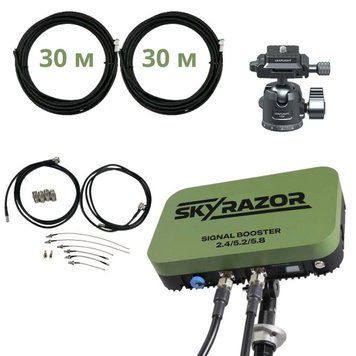

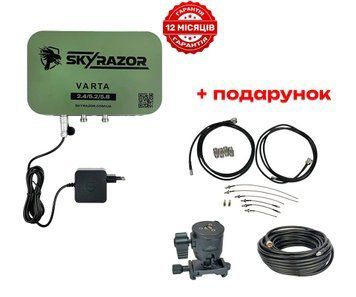

Виносна антена Skyrazor Varta

Skyrazor Varta — тридіапазонна виносна антена-підсилювач для частот 2.4, 5.2 і 5.8 ГГц. Конструкція розрахована на віддалене встановлення антени від робочого місця оператора за допомогою коаксіальних кабелів.

Varta може використовуватися у складі мобільної або стаціонарної системи. У каталозі також представлені комплекти, до яких можуть входити пігтейли, кабель визначеної довжини та монтажний кронштейн.

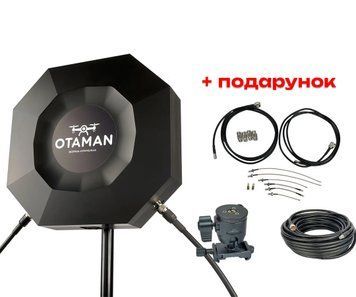

Skyrazor Otaman і Otaman Mini

Skyrazor Otaman — потужна виносна антена-підсилювач, призначена для трьох основних діапазонів 2.4, 5.2 і 5.8 ГГц. Модель орієнтована на користувачів, яким потрібна продуктивна антена з автономним живленням і можливістю виносного монтажу.

Skyrazor Otaman Mini — компактніша версія для мобільного використання. Вона займає менше місця під час транспортування та може бути практичнішим варіантом, коли важливі розміри й швидкість розгортання обладнання.

Як вибрати підсилювач сигналу для DJI або Autel

1. Визначте модель дрона і пульта. Сумісність потрібно перевіряти саме за контролером, оскільки підключення антени здійснюється до його радіочастотного тракту.

2. Перевірте робочі частоти. Підсилювач має підтримувати ті самі діапазони, що й система керування. Для сучасних DJI та Autel часто використовуються 2.4, 5.2 і 5.8 ГГц.

3. Виберіть формат встановлення. Для максимальної мобільності підходять компактні моделі на пульт. Для встановлення антени на щоглі, транспорті або окремому кронштейні потрібна виносна система.

4. Урахуйте кабельні втрати. Чим довший коаксіальний кабель, тим вищими можуть бути втрати. Для довгих ліній доцільно використовувати якісний низьковтратний кабель і мінімальну кількість перехідників.

5. Перевірте типи роз’ємів. Антена, підсилювач, кабель і пігтейли повинні мати сумісні конектори. Найчастіше використовуються роз’єми N-Type, QMA та SMA у різних виконаннях.

6. Оцініть автономність. Для тривалої роботи важливі ємність акумулятора, можливість заряджання у польових умовах і наявність індикації рівня живлення.

7. Зверніть увагу на комплектацію. У базовий комплект можуть не входити кабелі, кронштейн, пігтейли або адаптери для конкретного пульта. Їх потрібно перевірити до оформлення замовлення.

Виносна чи встановлена на пульт антена

Компактна антена, встановлена безпосередньо на пульт, зручна для мобільного використання і не потребує довгих коаксіальних кабелів. Такий варіант швидше готується до роботи та займає менше місця.

Виносна антена дозволяє встановити випромінювальний модуль вище або винести його за межі приміщення чи транспортного засобу. Це дає більше можливостей для правильного орієнтування антени, але потребує кабелю, кріплення, джерела живлення та часу на розгортання.

Від чого залежить ефективність підсилювача

Потужність у ватах або підсилення в децибелах не можна оцінювати окремо від інших характеристик. На ефективність системи впливають:

• чутливість приймального тракту;
• коефіцієнт підсилення і діаграма спрямованості антени;
• якість підсилювальних модулів;
• правильне спрямування антени на дрон;
• частота і рівень зовнішніх перешкод;
• довжина та тип коаксіальних кабелів;
• висота встановлення антени;
• перешкоди на лінії між оператором і безпілотником;
• налаштування пульта та самого дрона.

Тому неможливо заздалегідь гарантувати конкретну дальність для кожного об’єкта. Коректніше порівнювати моделі за однакових умов і вибирати комплекс з урахуванням реального сценарію використання.

Переваги замовлення в AvengeAngel

• вибір антен і підсилювачів для DJI, Autel, Parrot та FPV-систем;
• моделі Skyrazor, Avenger, ACASOM, Alientech та інших брендів;
• компактні й виносні варіанти встановлення;
• підсилювачі для основних діапазонів 2.4, 5.2 і 5.8 ГГц;
• готові комплекти з кабелями та кріпленнями;
• можливість підібрати пігтейли, кабелі, адаптери й зарядні пристрої;
• консультація щодо сумісності з пультом і антенною системою;
• доставка замовлень по Україні.

Де купити антену-підсилювач сигналу для дрона в Україні

Купити антену або підсилювач сигналу для DJI Mavic, DJI Matrice, Autel та інших сумісних дронів можна в інтернет-магазині AvengeAngel. У каталозі представлені моделі для різних частот, способів монтажу та сценаріїв використання.

Перед замовленням рекомендується повідомити менеджеру точну модель дрона і пульта, бажаний спосіб встановлення та потрібну довжину кабелю. Це дозволить правильно підібрати антену, підсилювач, пігтейли, роз’єми та інші компоненти системи.

Часті питання про антени та підсилювачі сигналу

Який підсилювач вибрати для DJI Mavic?
Вибір залежить від моделі пульта, робочих частот, способу встановлення та бюджету. Для мобільного використання підійде компактна антена, а для виносного монтажу — система Skyrazor, Avenger, ACASOM або інша сумісна модель.

Чи підходить один підсилювач для DJI та Autel?
Деякі тридіапазонні моделі можуть працювати з обладнанням обох брендів, але потрібно окремо перевірити пульт, частоти, роз’єми та спосіб підключення.

Чи збільшує підсилювач дальність польоту?
Підсилювач може покращити параметри радіоканалу, але фактична дальність залежить від рельєфу, завад, висоти антени, налаштувань обладнання та інших умов.

Що краще: ACASOM ROC-4 чи ROC-6?
ROC-4 підійде для менш потужної та доступнішої конфігурації. ROC-6 варто розглядати, коли потрібна продуктивніша система та відповідні можливості живлення і монтажу.

Чи потрібні окремі кабелі та пігтейли?
Це залежить від комплектації. Для виносної антени зазвичай потрібні коаксіальні кабелі, пігтейли для пульта та відповідні перехідники.

Чи можна встановити антену на щоглу?
Так, якщо конструкція моделі передбачає виносний монтаж. Для цього потрібно правильно підібрати кронштейн, кабель і захист роз’ємів.

Висновок

Антена-підсилювач сигналу допомагає модернізувати канал зв’язку між дроном і пультом, організувати виносну антенну точку та підвищити стабільність роботи системи за відповідних умов. Під час вибору потрібно враховувати модель пульта, частоти, потужність, тип антени, роз’єми, кабельні втрати, автономність і комплектацію.

У каталозі AvengeAngel можна вибрати антени та підсилювачі Skyrazor, Avenger, ACASOM, Alientech та інших виробників для DJI Mavic, DJI Matrice, Autel і сумісних безпілотних платформ.
