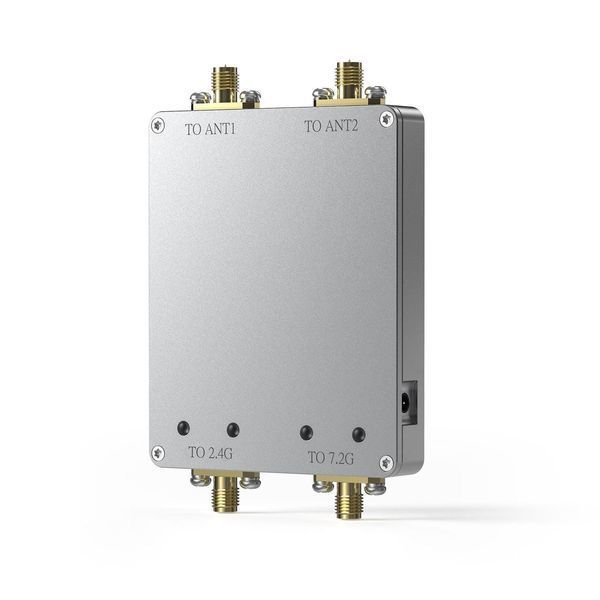

Двоканальний підсилювач сигналу EDUP EP-AB089 2.4/7.2 ГГц 4 Вт для ретрансляторів, FPV-систем і WiFi 6E / WiFi 7
EDUP EP-AB089 — двоканальний підсилювач сигналу для стабільного бездротового зв’язку на великій відстані. Модель працює у двох частотних діапазонах: 2400–2500 МГц та 6000–7200 МГц, тому підходить для ретрансляторів, FPV-систем, WiFi 6E / WiFi 7 обладнання, телеметрії та каналів керування.
Опис товару
Двоканальний підсилювач сигналу EDUP EP-AB089 2.4/7.2 ГГц 4 Вт призначений для підсилення радіосигналу в діапазонах 2.4 ГГц і 6–7.2 ГГц. Пристрій допомагає збільшити зону покриття, покращити стабільність передавання даних і підвищити надійність радіолінії навіть у складних умовах експлуатації.
Модель забезпечує вихідну потужність до 36 dBm / 4 Вт. Двоканальна конструкція дозволяє працювати з каналом 2.4 ГГц і каналом 7.2 ГГц, що робить EDUP EP-AB089 практичним рішенням для сучасних систем зв’язку, FPV-рішень, ретрансляторів, телеметрії, каналів керування та інших сумісних бездротових пристроїв.
Для діапазону 2.4 ГГц передбачене підсилення приймання 19 dB ± 1 і підсилення передавання 17 dB ± 1. Для діапазону 7.2 ГГц підсилення приймання становить 14 dB ± 1, а підсилення передавання — 20 dB ± 1. Це допомагає стабілізувати передавання сигналу, керування, телеметрії або даних.
EDUP EP-AB089 підтримує широкий діапазон живлення 7–36 В, тому його зручно інтегрувати в мобільні, стаціонарні, польові та транспортні системи. Підсилювач працює за принципом Plug and Play, не потребує встановлення програмного забезпечення та має швидке автоматичне перемикання TX/RX менше 1 мкс.

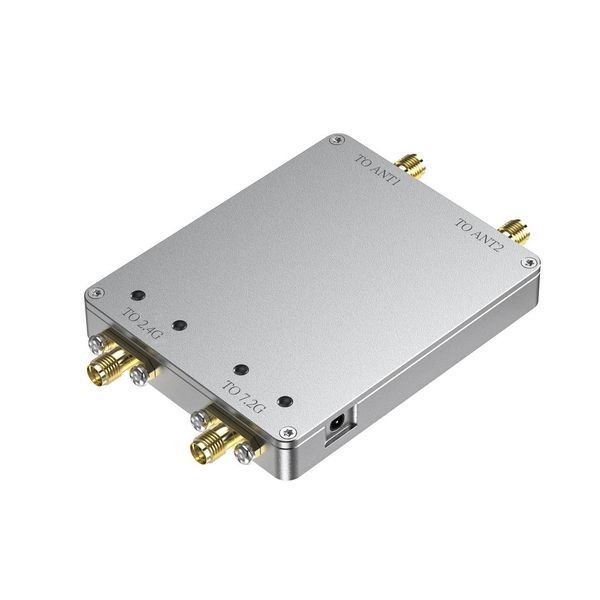

Алюмінієвий корпус сприяє ефективному відведенню тепла та захищає внутрішні компоненти під час роботи. Компактні розміри 65 × 61 × 12 мм і вага 0.12 кг дозволяють легко встановлювати пристрій у складі готових систем, де важливі невелика вага, мінімальні габарити та стабільна робота каналу зв’язку.
Використання обладнання має відповідати чинним нормам радіочастотного регулювання у вашому регіоні.
Переваги EDUP EP-AB089
- Два незалежні канали: 2.4 ГГц і 7.2 ГГц — зручно для систем, які працюють у різних частотних діапазонах.
- Підтримка 2400–2500 МГц та 6000–7200 МГц — дозволяє використовувати підсилювач із сумісними RF-рішеннями.
- Сумісність із WiFi 6E / WiFi 7 — підходить для сучасного сертифікованого бездротового обладнання.
- Вихідна потужність до 36 dBm / 4 Вт — допомагає збільшити зону покриття та стабільність зв’язку.
- Підсилення передавання до 20 dB — підвищує рівень вихідного сигналу.
- Підсилення приймання до 19 dB — покращує роботу з вхідним сигналом.
- Низький коефіцієнт шуму < 2.5 dB — зменшує втрати якості під час підсилення.
- Швидке перемикання TX/RX < 1 мкс — корисне для телеметрії, відеопередавання та каналів керування.
- Живлення 7–36 В — зручно для мобільних, польових, транспортних і стаціонарних систем.
- Plug and Play — просте підключення без програмного налаштування.
- Алюмінієвий корпус — покращує тепловідведення та підвищує надійність конструкції.
- Компактний розмір — полегшує монтаж у готових системах з обмеженим простором.
Технічні характеристики каналу 2.4 ГГц
| Частотний діапазон | 2400–2500 МГц |
| Робоча напруга | 7–36 В |
| Підсилення приймання | 19 dB ± 1 |
| Підсилення передавання | 17 dB ± 1 |
| Максимальна вихідна потужність | 36 dBm / 4 Вт |
| Вхідна потужність спрацювання | Мінімум 3 dBm, максимум 23 dBm |
| EVM | 3% @ 28 dBm, 802.11g, 54 Mbps, OFDM, 64QAM, смуга 20 MHz |
| Коефіцієнт шуму | < 2.5 dB |
| Споживаний струм | 580 mA при Pout 28 dBm і 12 В |
| Затримка перемикання TX/RX | < 1 мкс |

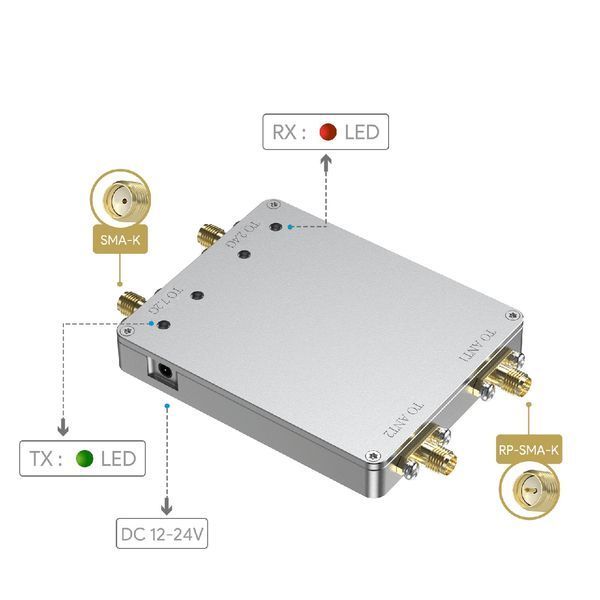

| LED-індикатор | Передавання — зелений, приймання — червоний |
| Робоча температура | Від -30°C до +70°C |
| Температура зберігання | Від -40°C до +150°C |
| Робоча вологість | До 95% відносної вологості |

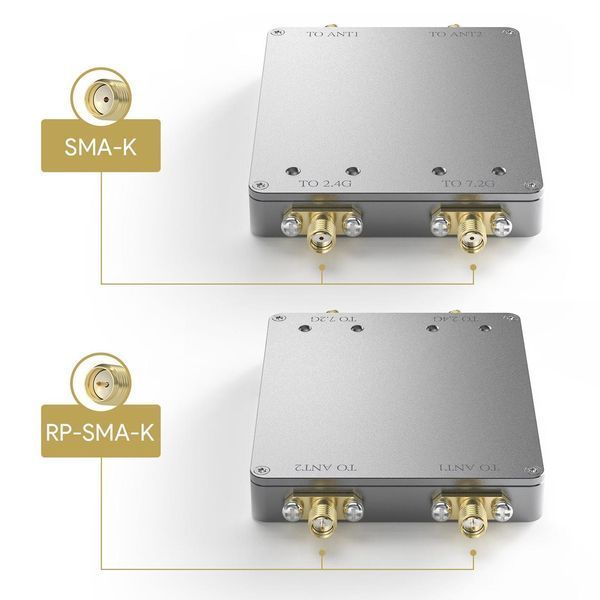

| RF-роз’єми | Вхід SMA-K, вихід RP-SMA-K |
Технічні характеристики каналу 7.2 ГГц
| Частотний діапазон | 6000–7200 МГц |
| Робоча напруга | 7–36 В |
| Підсилення приймання | 14 dB ± 1 |
| Підсилення передавання | 20 dB ± 1 |
| Максимальна вихідна потужність | 36 dBm / 4 Вт |
| Вхідна потужність спрацювання | Мінімум 3 dBm, максимум 20 dBm |
| EVM | 3% @ 28 dBm, WiFi 7, 54 Mbps, OFDM, 64QAM, смуга 20 MHz |
| Коефіцієнт шуму | < 2.5 dB |
| Споживаний струм | 485 mA при Pout 28 dBm і 12 В |
| Затримка перемикання TX/RX | < 1 мкс |
| LED-індикатор | Передавання — зелений, приймання — червоний |
| Робоча температура | Від -30°C до +70°C |
| Температура зберігання | Від -40°C до +150°C |
| Робоча вологість | До 95% відносної вологості |
| RF-роз’єми | Вхід SMA-K, вихід RP-SMA-K |
| Роз’єм живлення | 2.5 × 0.7 мм DC |
| Матеріал корпусу | Алюміній |

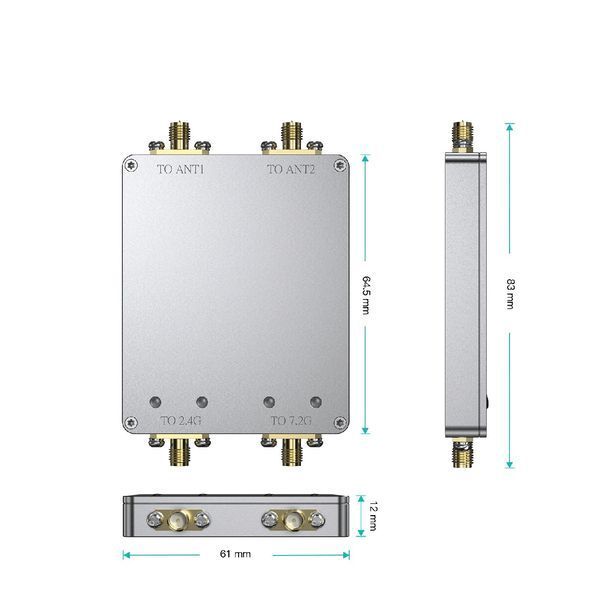

| Розмір корпусу | 65 × 61 × 12 мм |
| Вага нетто | 0.12 кг |
Кому підійде
EDUP EP-AB089 підійде користувачам, яким потрібне двоканальне підсилення RF-сигналу 2.4/7.2 ГГц у сумісних бездротових системах: ретрансляторах, FPV-рішеннях, WiFi 6E / WiFi 7 обладнанні, телеметрії, каналах керування, мобільних, польових або стаціонарних системах зв’язку.
FAQ
Чи працює EDUP EP-AB089 у двох діапазонах?
Так, модель підтримує діапазони 2400–2500 МГц і 6000–7200 МГц.
Яка максимальна потужність підсилювача?
Максимальна вихідна потужність становить до 36 dBm, що відповідає 4 Вт.
Чи сумісний EDUP EP-AB089 із WiFi 6E / WiFi 7?
Так, підсилювач може використовуватися із сумісним сертифікованим обладнанням WiFi 6E і WiFi 7 у відповідних частотних діапазонах.
Чи потрібне програмне налаштування?
Ні, підсилювач працює за принципом Plug and Play і не потребує встановлення програмного забезпечення.
Який роз’єм живлення використовується?
Для живлення використовується роз’єм 2.5 × 0.7 мм DC.
Висновок
EDUP EP-AB089 — це компактний двоканальний підсилювач сигналу для діапазонів 2.4 ГГц і 6–7.2 ГГц, який підходить для ретрансляторів, FPV-систем, WiFi 6E / WiFi 7 обладнання та інших бездротових рішень. Завдяки потужності до 4 Вт, широкому діапазону живлення 7–36 В, швидкому перемиканню TX/RX і алюмінієвому корпусу модель буде доречною для задач, де потрібне покращення стабільності радіоканалу, збільшення дальності зв’язку та надійне передавання даних у складних умовах.
