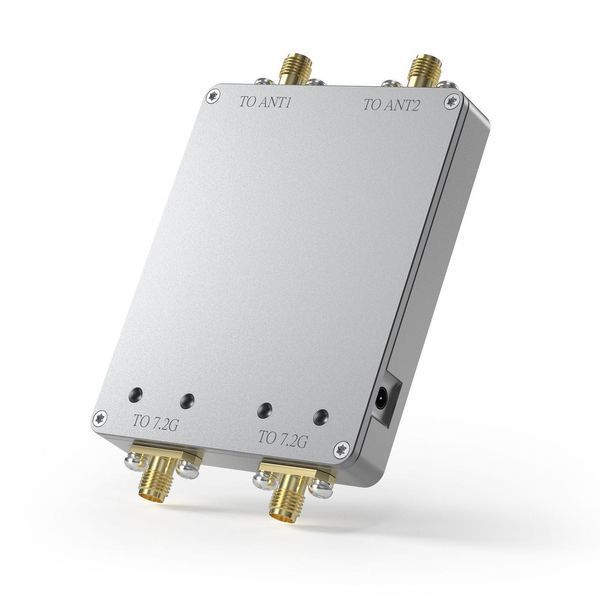

Двоканальний підсилювач сигналу EDUP EP-AB088 7.2 ГГц 4 Вт для ретрансляторів, FPV-систем і WiFi 5 / WiFi 6 / WiFi 7
EDUP EP-AB088 — високопродуктивний двоканальний підсилювач сигналу 7.2 ГГц для бездротових систем, ретрансляторів, FPV-рішень, WiFi 5 / WiFi 6 / WiFi 7 обладнання, каналів керування та телеметрії. Модель працює в діапазоні 6000–7200 МГц і забезпечує вихідну потужність до 4 Вт / 36 dBm.
Опис товару
Двоканальний підсилювач сигналу EDUP EP-AB088 7.2 ГГц 4 Вт призначений для підсилення радіосигналу в частотному діапазоні 6000–7200 МГц. Він допомагає збільшити дальність передавання сигналу, покращити стабільність бездротового каналу та підвищити надійність передачі даних у сумісних RF-системах.
Модель підходить для інтеграції в ретранслятори сигналу, FPV-системи, бездротові мережі, системи передавання відео, канали керування, телеметрію та інші сумісні рішення. Вихідна потужність до 36 dBm / 4 Вт дозволяє суттєво підсилити наявний сигнал і покращити якість бездротової лінії зв’язку.
За даними виробника, підсилення потужності сигналу може сягати приблизно до 80 разів, що позитивно впливає на дальність передавання відео, стабільність сигналів керування та надійність каналу передачі даних. Підсилення передавання 20 dB ± 1 і приймання 14 dB ± 1 допомагає ефективно працювати як з вихідним, так і з вхідним сигналом.
Низький коефіцієнт шуму менше 2.5 dB дозволяє виконувати чисте підсилення без значного погіршення якості сигналу. Швидке автоматичне перемикання TX/RX менше 1 мкс важливе для систем, де потрібна оперативна передача й приймання даних.
EDUP EP-AB088 підтримує живлення в широкому діапазоні 7–36 В DC, тому його зручно інтегрувати в мобільні, стаціонарні, польові та ретрансляційні системи. Алюмінієвий корпус сприяє ефективному відведенню тепла та захищає внутрішні компоненти під час роботи.
Завдяки компактним розмірам 65 × 61 × 12 мм і вазі 0.12 кг підсилювач EDUP EP-AB088 легко встановити в готову RF-систему навіть за обмеженого простору для монтажу.
Використання обладнання має відповідати чинним нормам радіочастотного регулювання у вашому регіоні.
Переваги EDUP EP-AB088
- Діапазон 6000–7200 МГц — підходить для сумісних бездротових систем 7 ГГц.
- Вихідна потужність до 4 Вт / 36 dBm — допомагає збільшити дальність і стабільність зв’язку.
- Підсилення потужності приблизно до 80 разів — покращує якість бездротової лінії зв’язку.
- Сумісність із WiFi 5 / WiFi 6 / WiFi 7 — підходить для сучасного сертифікованого обладнання.
- Підсилення передавання 20 dB ± 1 — допомагає підвищити рівень вихідного сигналу.
- Підсилення приймання 14 dB ± 1 — покращує роботу з вхідним сигналом.
- Низький шум < 2.5 dB — знижує втрати якості під час підсилення.
- Швидке перемикання TX/RX < 1 мкс — корисне для відеопередавання, телеметрії та каналів керування.
- Живлення 7–36 В DC — зручно для мобільних, польових і стаціонарних систем.
- Двоканальне RF-підсилення — дозволяє ефективно працювати з сумісними двоканальними рішеннями.
- Алюмінієвий корпус — покращує тепловідведення та підвищує надійність конструкції.
- Компактний розмір — полегшує інтеграцію в готові системи зв’язку.
Технічні характеристики
| Бренд | EDUP |
| Модель | EP-AB088 |
| Тип | Двоканальний підсилювач сигналу 7.2 ГГц |
| Частотний діапазон | 6000–7200 МГц |
| Робоча напруга | 7–36 В |
| Підсилення приймання | 14 dB ± 1 |
| Підсилення передавання | 20 dB ± 1 |
| Максимальна вихідна потужність | 36 dBm / 4 Вт |
| Вхідна потужність спрацювання | Мінімум 3 dBm, максимум 20 dBm |
| EVM | 3% @ 28 dBm, WiFi 7, 54 Mbps, OFDM, 64QAM, смуга 20 MHz |
| Коефіцієнт шуму | < 2.5 dB |
| Споживаний струм | 1 A при Pout 28 dBm і 12 В, двоканальний режим |
| Затримка TX/RX | < 1 мкс |
| LED-індикатор | Передавання — зелений, приймання — червоний |

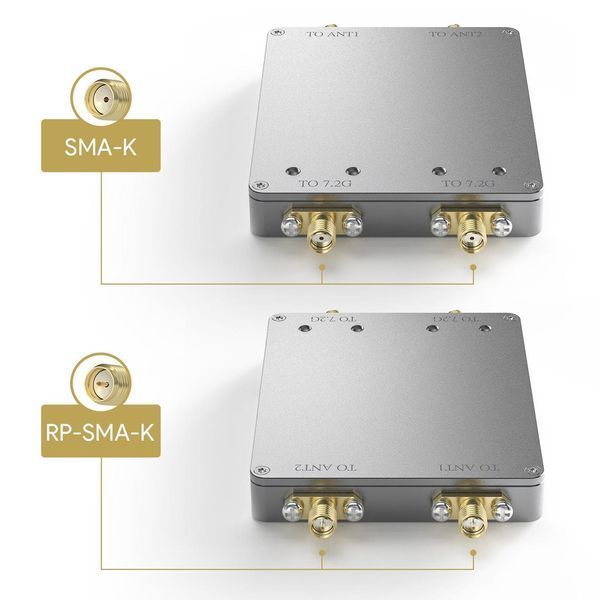

| RF-роз’єми | Вхід SMA-K, вихід RP-SMA-K |
| Роз’єм живлення | 2.5 × 0.7 мм DC |
| Матеріал корпусу | Алюміній |
| Розмір корпусу | 65 × 61 × 12 мм |
| Вага нетто | 0.12 кг |
Кому підійде
EDUP EP-AB088 підійде користувачам, яким потрібне двоканальне підсилення RF-сигналу 7.2 ГГц у сумісних бездротових системах: ретрансляторах, FPV-рішеннях, WiFi 5 / WiFi 6 / WiFi 7 обладнанні, системах передавання відео, телеметрії та каналах керування.
FAQ
Чи підходить EDUP EP-AB088 для діапазону 7 ГГц?
Так, модель працює в частотному діапазоні 6000–7200 МГц.
Яка максимальна потужність підсилювача?
Максимальна вихідна потужність становить до 36 dBm, що відповідає 4 Вт.
Чи сумісний підсилювач із WiFi 5 / WiFi 6 / WiFi 7?
Так, EDUP EP-AB088 може використовуватися із сумісним сертифікованим обладнанням WiFi 5, WiFi 6 і WiFi 7 у відповідному частотному діапазоні.
Чи потрібне програмне налаштування?
Ні, підсилювач працює за принципом Plug and Play. Достатньо правильно підключити живлення та сумісні RF-компоненти.
Які роз’єми використовуються?
Для RF-підключення передбачені вхід SMA-K і вихід RP-SMA-K, а для живлення використовується роз’єм 2.5 × 0.7 мм DC.
Висновок
EDUP EP-AB088 — це компактний двоканальний підсилювач сигналу 7.2 ГГц для діапазону 6000–7200 МГц, який підходить для ретрансляторів, FPV-систем, WiFi 5 / WiFi 6 / WiFi 7 обладнання та інших бездротових рішень. Завдяки потужності до 4 Вт, низькому коефіцієнту шуму, широкому діапазону живлення 7–36 В і алюмінієвому корпусу модель буде доречною для задач, де потрібне покращення дальності відеопередавання, стабільності керування та надійності каналу передачі даних.
