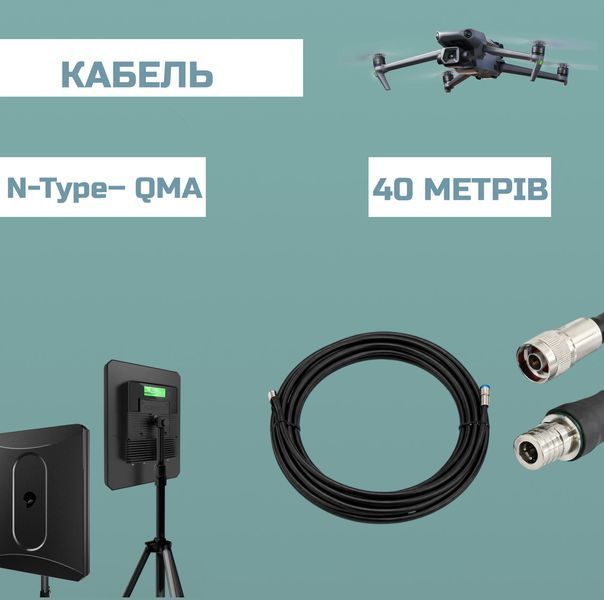

Коаксіальний кабель RG-8 для антен-підсилювачів сигналу для квадрокоптерів DJI Mavic и Autel DEIMOX RG-8 N-Type – QMA, 40 м (2 дроти)
Низьковтратний коаксіальний кабель типорозміру RG-8 для побудови антенних трактів, систем підсилення сигналу, ретрансляторів і телекомунікаційних рішень, де важливі менші втрати, якісне екранування та стабільні електричні характеристики.
Коротко про кабель: RG-8 — це коаксіальний кабель з хвильовим опором 50 Ом, побудований на базі класичного RG8, але з нижчим рівнем затухання та кращим екрануванням. Поліпшені характеристики досягаються завдяки використанню спіненого діелектрика та подвійного екранування.
Кабель RG8/U-TZC 500 32 розрахований на стабільну передачу радіочастотного сигналу у системах, де недостатньо базового рівня характеристик звичайного RG8. Він краще підходить для сучасних антенних ліній, підсилювачів, ретрансляторів, FPV-комплексів та професійного обладнання, де критично важливі повторювані параметри та зниження втрат на трасі.
У порівнянні з базовими коаксіальними рішеннями, модель TZC 500 32 забезпечує більш ефективну роботу на середніх і високих частотах, а також кращий захист сигналу від зовнішніх електромагнітних впливів.
1. Конструкція кабелю RG-8
- Центральна жила: цілісний провід діаметром 2,74 мм з алюмінію з мідним покриттям.
- Внутрішній діелектрик: спінений поліетилен, діаметр 7,24 мм.
- Перший екрануючий шар: алюмінієва фольга.
- Другий екрануючий шар: обплетення з лудженої міді із заповненням 85%.
- Зовнішня оболонка: захисний поліетилен PE, діаметр 10.2 мм.
Практична перевага конструкції: поєднання спіненого діелектрика та подвійного екранування дозволяє зменшити втрати сигналу, покращити стабільність хвильового опору та підвищити якість передачі у ВЧ-трактах.
2. Електричні характеристики
| Параметр | Значення |
|---|---|
| Тип кабелю | RG-8 |
| Хвильовий опір | 50 Ом |
| Тип конструкції | Низьковтратний коаксіальний кабель |
| Рівень екранування | Покращений, подвійний екран |
3. Таблиця затухання кабелю RG-8
| Частота, МГц | Втрати, дБ/100м |
|---|---|
| 140 | 6 |
| 350 | 9 |
| 900 | 15 |
| 1800 | 21 |
| 1900 | 22 |
| 2500 | 25 |
| 3000 | 28 |
Примітка: зі збільшенням частоти затухання зростає, тому при проєктуванні антенно-фідерних трас важливо враховувати не лише тип кабелю, а й загальну довжину лінії та робочий діапазон обладнання.
4. Температурний режим експлуатації
| Параметр | Значення |
|---|---|
| Діапазон температур експлуатації | -40…+85 °C |
5. Специфікація та практичне застосування
Кабель RG8 доцільно використовувати там, де потрібно знизити втрати у порівнянні зі стандартним RG8 і забезпечити кращий захист ВЧ-сигналу. Це може бути побудова антенних ліній, систем підсилення сигналу, ретрансляторів, професійних телекомунікаційних трактів, FPV-комплексів та інших рішень, що працюють у широкому діапазоні частот.
6. Сумісність та аналоги
Коаксіальний кабель RG-8 входить у кабельну групу G37 і є аналогом за типорозміром до низки широко використовуваних ВЧ коаксіальних кабелів. Це спрощує заміну, адаптацію існуючих систем та побудову нових рішень із сумісними механічними та електричними параметрами.
- LMR 400
- MRC 400
- Low Loss 400
- RG-213-RT5
- W 400
- SPEEDFOAM 400
- 400D-FB
- ЖК-8-50-ХХ
RG-8/U (TZC 500 32) — це практичний вибір для побудови надійних ВЧ-трактів, де потрібні нижчі втрати, краще екранування та сумісність із популярними аналогами класу LMR-400. Такий кабель підходить для антен, бустерів, систем зв’язку, ретрансляторів і професійних телекомунікаційних рішень.
