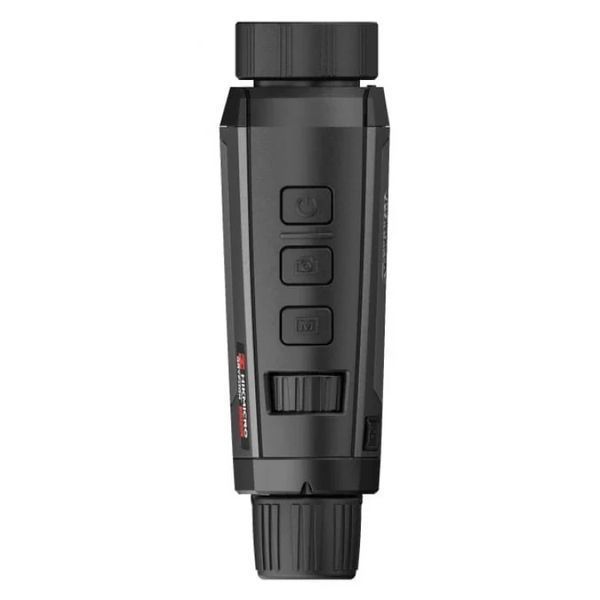

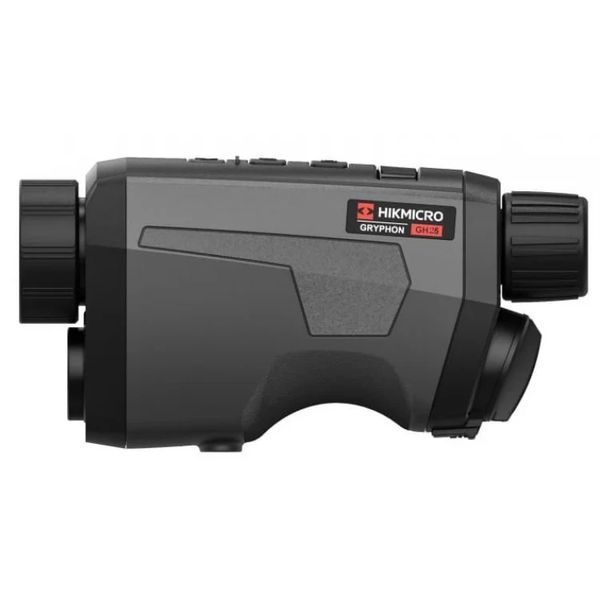

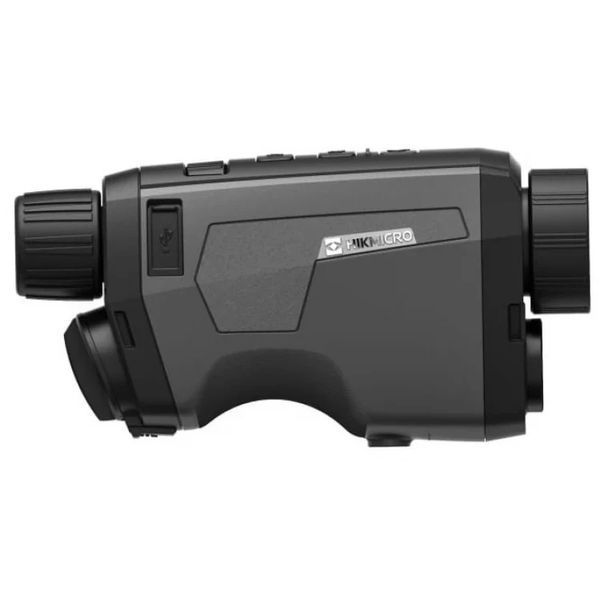

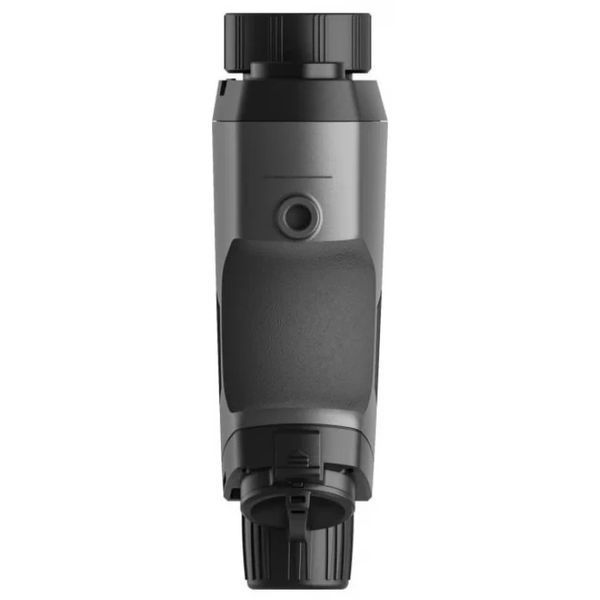

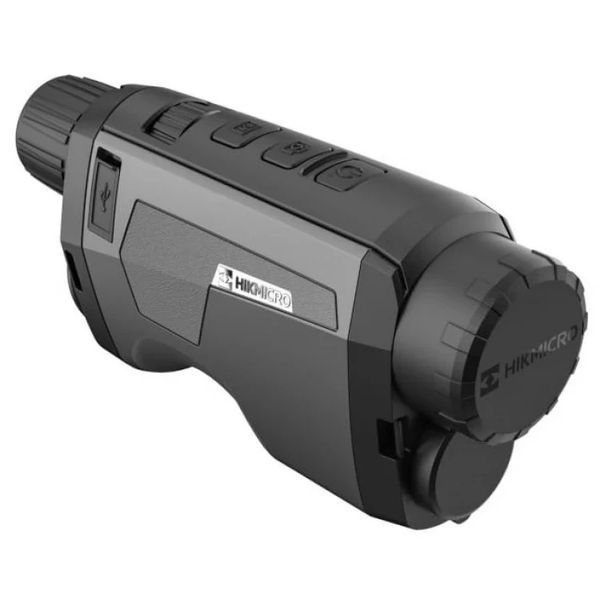

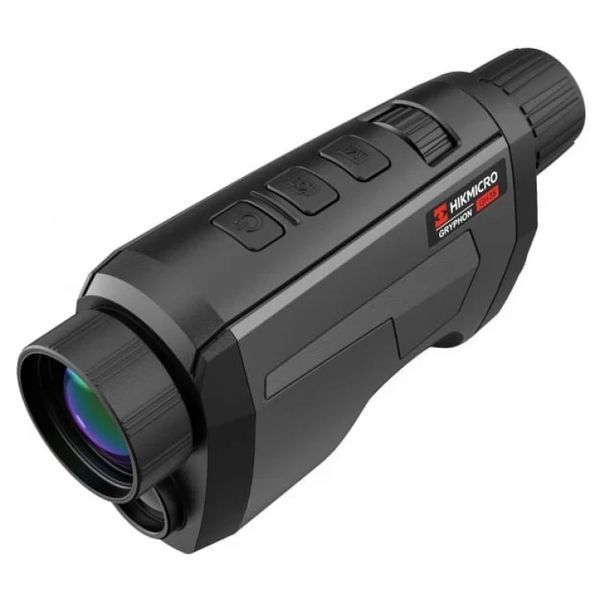

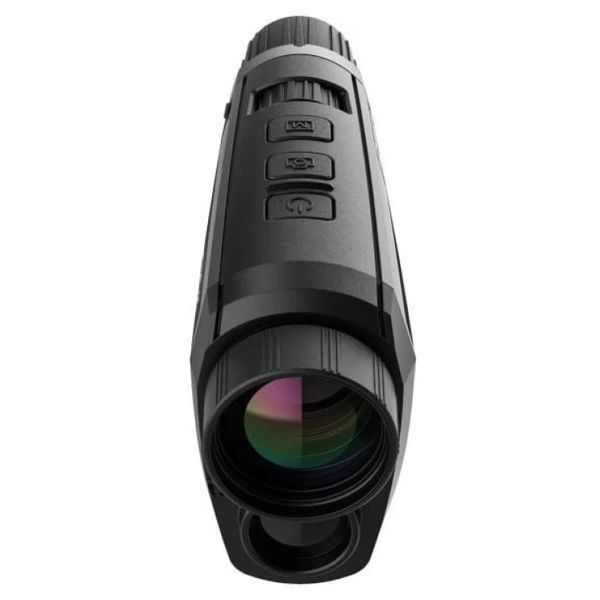

Тепловизор HikMicro GRYPHON GH25

Gryphon GH25 – тепловизионная ручная камера от мирового лидера индустрии систем видеонаблюдения на основе тепловизоров HikMicro. Компания занимает прочные позиции на рынке и задает тон его основным игрокам. Серия HikMicro Gryphon инновационный продукт с громкими заявлениями на универсальность. Разработчики, использовав все свои наработки и накопленный опыт, внедрили несколько революционных решений, ранее применяющихся исключительно в промышленных измерительных тепловизорах. Монокуляр оснащен сразу несколькими камерами: тепловизионной и цифровой. Формируемое изображение получается в результате наложения двух кадров с оптической камеры и термограммы. В результате наблюдателям становятся доступны моменты и детали, которые ранее, не возможно было получить при помощи тепловизора. Например, могут быть отчетливо видны номера автомобилей и мельчайшие детали животных. Восьми кратный зум фактор позволяет приблизить картинку и ознакомиться со всеми подробностями рассматриваемого объекта. Всепогодное исполнение говорит о готовности монокуляра к любым атмосферным сюрпризам. Приборы этого класса снискали большую популярность среди охотников, так как только с помощью тепловизионного монокуляра можно заметить животное в тех условиях, где попросту пасует даже продвинутая цифровая оптика.

Тепловизор HikMicro Gryphon GH25 HM-TS23-25QG/WV-GH25 собран на передовом сверхчувствительном сенсоре Vox 12 µm (NETD) <35 mK, способном регистрировать минимальные температурные отклонения. В дополнение имеется цифровая HD камера 1/2” Progressive Scan CMOS с разрешением 1960х1280. Способность видеть объекты размером с крупное животное на 1200 метров перекрывает весь спектр задач для любого типа охоты. Пользователям доступен выбор цветовых палитр и режимов работы. Наличие стадиометрического дальномера поможет сориентироваться в дистанции до объекта и принять правильное решение перед ом. HikMicro Gryphon GH25 отзывы получил самые восторженные. Младшая модель серии смогла удивить даже отъявленных скептиков. По качеству получаемого изображения, на второю половину 2021 года, этим продуктам нет равных. Кроме кристальной германиевой оптики и чувствительной электроники продукция Хикмикро обладает целым рядом уникальных цифровых обработчиков, способных на лету преобразовать мутное изображение в качественную и насыщенную картинку.

Ключевые особенности

• Приемник теплового излучения 384х288 pix. @ 12 µm (NETD <35 mK);
• Тип FPA матриц - VOx (оксид ванадия), производитель HikMicro Technology^ТМ;
• Температурная чувствительность (NETD)  < 35мК;
• Частота обновления кадров тепловизора - 50 Гц;
• Цифровая камера 1/2” Progressive Scan CMOS 1960х1280 рх;
• Германиевый объектив F25/1.0 с фокусировкой от 5 м;
• Оптическое увеличение  1 – 8, цифровой зум:  х1, x2, x4, x8;
• Поле зрения, градусов / м на 100м – 10,53° × 7,9° / 18,4 х 13,8;
• Дальность обнаружения тепло-контрастных целей — 1200 м;
• Цветной OLED дисплей (0.39-inch) 1024x768 пикс;
• 4 цветовые палитры отображения (White Hot, Black Hot, Red Hot, Fusion, Visible, Image Fusion);
• Режимы улучшения качества изображения DDE, AGC, 3D DNR;
• Отслеживание максимальной температуры;
• Встроенный фото видеорекордер 16 Гб внутренней памяти;
• Wi-Fi модуль, Приложение « T-Vision» в App Store(iOS) и Google Play TM (Android);
• Видеовыход CVBS;
• Стадиометрический дальномер на три предустановленных значения;
• Прочный пластиковый корпус;
• Удобное управление при помощи 3-х кнопок;
• Класс влагозащиты по IEC 60529 - IP67;
• Система питания – встроенный Li-ion аккумулятор;
• Время автономной работы 7 часов;
• Возможность подключения внешнего источника питания Micro- USB, Type-C;
• Диапазон рабочих температур: от -30  до +55°С;
• Артикул производителя HM-TS23-25QG/WV-GH25;
• Вес 0,48 кг.

Тепловизионный блок

Тепловизионный модуль HikMicro Gryphon GH25 построен на базе высокоскоростных FPA матриц. Это неохлаждаемые микроболометры на подложке оксида Ванадия. Размер монокристалла 384x288 пикс, плотность посадки пикселей 12 мкм. Порог температурной чувствительности (NETD) < 35мК. Технологии VOx, в сравнении с популярными аналогами на аморфном кремнии a-Si, обладают рядом очевидных преимуществ: боле устойчивое изображение и значительно меньший коэффициент температурного сопротивления. Диапазон спектральной чувствительности от 8 до 14μm вписывается в «окно прозрачности» земной атмосферы, которая абсолютно не создает помех при регистрации сигнала. Длинноволновая часть спектра LWIR (Long-wavelength infrared) – область ЭМ излучения, в которой работают тепловизионные приборы позволяетчетко обнаруживать объекты сквозь атмосферные преграды в виде дождя, тумана или плотной дымовой завесы. Большая скорость работы дает возможность без промедления и задержки наблюдать за перемещающимися объектами, например автомобилями, или группой животных.

Оптика

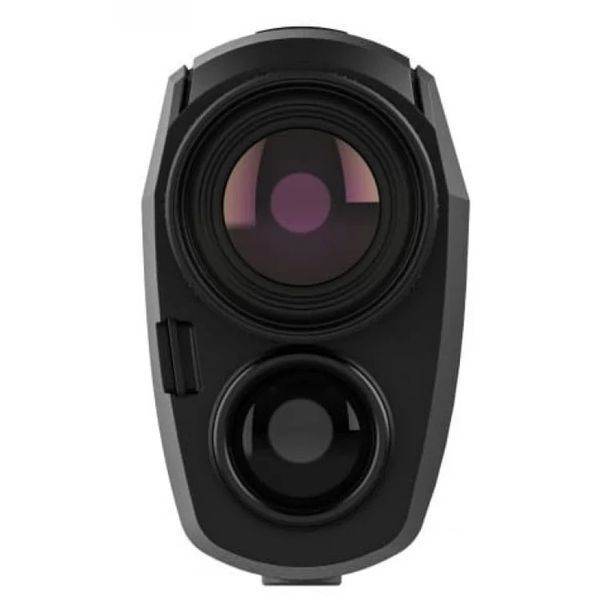

Тепловизионная камера HikMicro Gryphon GH25 оснащена широкоугольным (₃₂Ge) германиевым объективом F25/1.0 с ручной фокусировкой на дистанцию. Доступно оптическое увеличение 2,39х и цифровой зум. Приближать изображение можно плавно и дискретно с  шагом х1 х2, х4, х8. Коэффициент оптического увеличения равен 8 , что позволяет комфортного наблюдать за происходящим как на коротких так и на средних дистанциях. Угол поля зрения монокуляра – 10,53° × 7,9°, что в метрической системе счисления будет соответствовать области пространства в 18,4 х 13,8 м на удалении 100 метров. Мощная широкоугольная оптика позволяет не только искать объекты на открытых пространствах, но и вести наблюдение за группой движущихся животных. Настройка резкости на дистанцию производится при помощи механизма на объективе. Низкопрофильное кольцо с продольными насечками позволяет манипулировать тонкими настройками в зимних заснеженных перчатках.

Дальность обнаружения 1200 м

Тепловизор Хикмикро Грифон GH25 обладает внушительной дальностью обнаружения ростовых теплоконтрастных целей. Обнаружить крупное животное типа: олень, взрослый кабан, медведь или человек можно с расстояния около 1200 метров. Помехой для наблюдения не станут интенсивные атмосферные осадки в виде снегопада или проливного дождя, тумана, задымления территории или полного отсутствия освещения. Тепловизионная техника хорошо «видит» сквозь неплотную растительность: свисающие ветви деревьев, кусты, редкая просека или камыш. Реализовать потенциал проборов удалось благодаря применению высокотехнологичных сенсоров нового поколения 384х288 pix. @ 12 µm (NETD <35 mK) и длиннофокусной германиевой оптике.

Цветовые палитры

Пользователям монокуляра HikMicro  HM-TS23-25QG/WV-GH25 доступен выбор режимов отображения с разными цветовым оформлением. Заводские настройки чувствительности подобраны оптимальным способом для наблюдений в разных условиях температурного контраста между поверхностью объекта и элементами окружающей среды, также были приняты во внимание тип решаемых задач, метео-обстановка и пр.

Доступны следующие цветовые палитры:

• White Hot (Горячий белый);
• Black Hot (Горячий черный);
• Red Hot (Горячий красный);
• Fusion (Цветной);
• Visible (Слияние);
• Image Fusion (Совмещение цифрового изображения и тепловой сигнатуры).

Цветовые палитры с горячими оттенками «White Hot», «Black Hot» и «Red Hot» эффективно выделяют контрастные объекты на общем, холодном фоне. Рекомендованы для поиска на больших открытых пространствах, в растительности. Наиболее оптимальны при проведении поисковых мероприятий в горах, на воде или лесистой местности.

Палитра  «Fusion» позволяет выделить «горячие» места, подсвечивая наиболее теплые области. По глубине цветового оттенка можно ориентироваться, точнее определять и идентифицировать цель.

Палитра «Visible»  слияние включает режим совмещения, на котором отображается: белое, желтое, красное, розовое, пурпурное цветовые решения, по которым можно ориентироваться о состоянии температуры.

Схема «Image Fusion» активирует опцию слияния изображений с цифровой и тепловизионной камеры. Опционально доступны настройки уровня прозрачности обоих изображений. Режим рекомендован при наблюдении на ближних и средних дистанциях.

Цифровая камера

Монокуляр помимо тепловизионной оснащен еще и цифровой 1/2” Progressive Scan CMOS камерой. Диаметр передней линзы равен 22 мм. Опции увеличения полностью аналогичны как в тепловизоре. В качестве чувствительного элемента выступает матрица CMOS с разрешением 1920 × 1080 рх. Устройство обладает повышенной чувствительностью в ИК диапазоне (от 400 до 1000 nm), что позволяет получать качественную картинку в условиях с низким уровнем освещения. Чувствительность матрицы составляет 0.001 Lux @ F1.0. Пользователям доступен просмотр картинки как с цифровой камеры, так и тепловизионной.

Функции улучшения качества изображения

Тепловизор HikMicro Gryphon GH25 имеет на своем вооружении сразу несколько цифровых функций для улучшения качества изображения. Это отдельные опции:  AGC, DDE, 3D DNR, имеющие отдельные алгоритмы работы и оказывающие различное влияние на качество картинки.

Доступны следующие функции:

• 3D DNR  (3D Digital Noise Reduction) – интенсивное снижение шумов на картинке объекта, достигается с помощью алгоритмов, подменяющих лучшее изображение участками картинок с группы предыдущих.
• AGC (Auto Gain Control) –полностью в автоматическом режиме выполняется регулировка динамического диапазона, повышается общий контраст деталей объектов.
• DDE (Digital Detail Enhancement) – программный комплекс цифрового улучшения деталей, позволяет получать максимально четкое и насыщенное изображение с прорисовкой мельчайших элементов.

Полноцветный OLED дисплей

Тепловизионная монокулярная камера HM-TS23-25QG/WV-GH25 оснащена полноцветными дисплеем OLED (0.39 inch) с разрешением 1024 × 768 пикс. Пользователям доступен полноразмерный экран с большой глубиной и цветовой насыщенностью изображения. Технологии OLED могут свободно использоваться в морозы до -30°С. Низкий уровень энергопотребления дополнительно экономит заряд батарей. С высокой частотой смены кадров (50 Гц) получается комфортно и без задержек наблюдать за группой движущихся с высокой скоростью объектов, например, автомобилей или животных. Дополнительно доступна диоптрийная корректировка. Увеличивающая линзовая система обеспечивает полноразмерную картинку. Яркость свечения дисплея можно регулировать (5 уровней).

Мобильное приложение  T-Vision

Для удаленной работы с тепловизионной камерой потребуется установить мобильное приложение «T-Vision», которое можно скачать с App Store или Google Play, перейти на станицу скачивания можно, отсканировав  Qr-код на сайте. После установки можно управлять настройками прибора, обмениваться файлами и использовать экран любого цифрового устройства под  управление ПО iOS и Android в качестве дополнительного монитора.

Встроенный фото- видеорекордер.

Монокуляр с тепловизором HikMicro Gryphon GH25 оснащен встроенным фото и видео рекордером позволяющим делать качественные фотоснимки и записывать на видео все, что попадает в поле зрения камеры. Объем внутренней памяти равен 16 Гб, доступно сохранить более 9-ти часов видео и несколько тысяч фотографий. Медиафайлы сохраняются в привычных для пользователей форматах .mp4 / .jpg . Обмениваться файлами можно с любыми цифровыми устройствами при помощи стандартного кабельного соединения (интерфейс  USB Type-C), так и с помощью протокола Wi-Fi. Дополнительно имеется видеовыход CVBS, позволяющий напрямую подключить устройство к телевизору. В режиме «точки доступа» доступна трансляция потокового видео сразу на несколько принимающих устройств.

Легкий и прочный пластиковый корпус влагозащита IP67

В качестве материала для корпуса использован сверхпрочный конструкционный пластик, надежно защищающий чувствительную электронику во время эксплуатации. Герметичное исполнение гарантирует работоспособность во время атмосферных осадков (дождь, мокрый снег), в условии повышенной влажности. Класс пыле- влагозащиты по международной системе стандартов IEC 60529 - IP67 свидетельствует о хорошей защите от потоков воды, пылевой взвеси. Управление прибором осуществляется при помощи всего 3-х кнопок, расположенных на верхней части корпуса. Прорезиненные кнопки с выпуклым теснением легко нащупываются, Охотники могут манипулировать настройками, не прерывая наблюдения. Тепловизионная камера имеет компактные размеры 162 × 87 × 51,2 мм и вес 480 грамм. Оптика легко помещается в руке, надежно фиксируется при помощи бокового ремешка.

Система питания

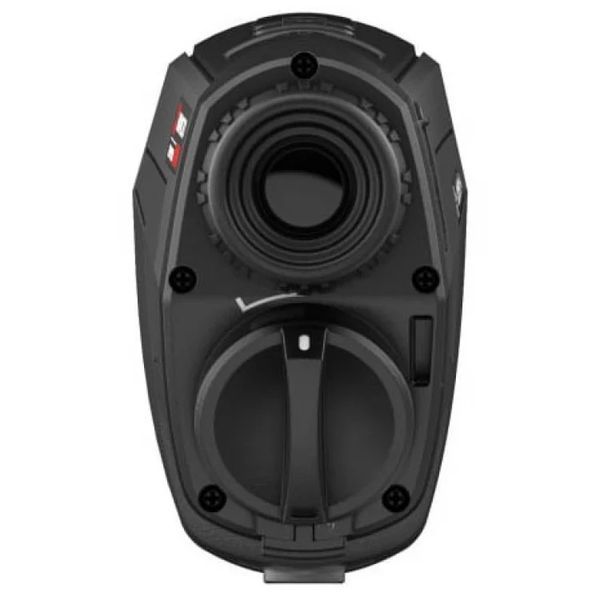

Система питания ночного монокуляра основана перезаряжаемом Li-ion аккумуляторе типоразмера 18650, полного заряда которого хватит примерно на 5 часов работы. Батарейный отсек закрыт крышкой с поворотным запираемым механизмом. Замена севшего аккумулятора займет несколько секунд. Доступно подключение внешнего источника питания типа «Powerbank» с рабочим напряжением 5 В. Такео решение рекомендовано при эксплуатации в условиях низких температур. Напряжение питания прибора 5 V DC, ток потребления 2 A, мощность 1,5 Вт. Для зарядки монокуляра можно использовать сетевой адаптер 220 В, или любой порт USB  компьютера или ноутбука (кабель в комплекте).

Комплект поставки:

• Тепловизионный монокуляр HikMicro Gryphon GH25;
• Аккумуляторная батарея 18650;
• USB кабель тип С;
• Зарядное устройство;
• Салфетка для чистки оптики;
• Инструкция по эксплуатации;
• Гарантийный талон.

• Технические характеристики

  Матрица
  Сенсор	HIKMICRO Vox Ceramic (оксид ванадия)
  Тип	неохлаждаемый
  Разрешение, пикселей	384х288
  Шаг пискселя, мкм	12
  Частота обновления кадров, Гц	50
  Температурная чувствительность (NETD), мК	<35
  Производитель сенсора	HikMicro Technology
  Цифровая камера
  Диаметр объектвиа, мм	22
  Тип	1/2” Progressive Scan CMOS
  Разрешение	1960*1200
  Wavelength	400 nm to 1000 nm
  Min. Illumination	0.001 Lux @ F1.0
  Дисплей
  Тип	OLED (0.39-inch)
  Разрешение, пикселей	1024х768
  Цветовые палитры	White Hot, Black Hot, Red Hot, Fusion, Visible, Image Fusion
  Оптические характеристики
  Увеличение оптическое, крат	2,39
  Цифровой зум	х1,x2, x4,х8
  Объектив	F25 / f1.0
  Поле зрения, град.	7,5°×5,7°
  Поле зрения, м / 100 м
  Удаление выходного зрачка, мм	14
  Фокусировка	Ручная
  Максимальная дальность обнаружения человека, м	1200
  Питание
  Источник	One 18650 battery
  Время работы	6
  Внешнее питание	Micro- USB, Type-C
  Дальномер
  Тип	Стадиометрический
  Класс безопасности для лазерного оборудования в соответствии с IEC 60825-1: 2014
  Длина волны, нм
  Макс диапазон измерения, м
  Точность измерения, м
  Дополнительные функции
  Функция «Кадр в кадре»	Да
  Режим улучшения качества изображения	Адаптивный AGC, DDE, 3D DNR
  Компас & Msensor (датчик завала оружия)	нет
  WiFi	есть
  Удаление битых пикселей	есть
  Display OFF	есть
  Память	16 Гб.
  Физические и эксплуатационные параметры
  Крепление
  Диапазон эксплуатационных температур, °C	-30...+55
  Ударная стойкость, Дж
  Класс защиты (по IEC 60529)	IP67
  Габариты, мм
  Масса, кг	0,5
  Гарантийный срок, лет	2
  Страна происхождения	Китай
