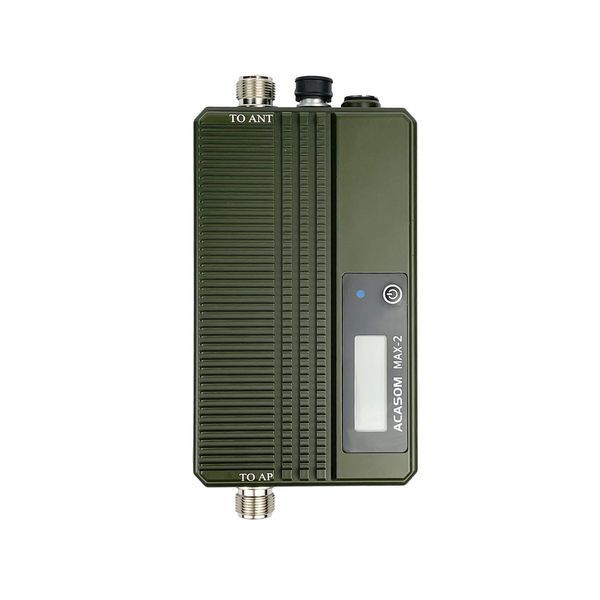

MAX-2 — портативный усилитель сигнала для квадрокоптеров 1.2 ГГц
Модель MAX-2 предназначена для усиления сигнала управления и видеопередачи FPV-дронов. Работает на частотах 1120-1280 ГГц и оснащена встроенным усилителем мощностью 10 Вт и аккумулятором 22.2В на 5000мАч, обеспечивающим до 5 часов автономной работы.
Корпус выполнен из алюминия, устройство герметично по стандарту IP68 — готово к эксплуатации в условиях дождя, пыли и экстремального климата. Лёгкое и удобное в ношении на теле (рука, пояс, грудь). Идеально подходит для миссий с расширением радиуса действия.
Технические характеристики:
| № | Параметр | Значение |
|---|---|---|
| 1 | Диапазон частот | 1120-1280 ГГц |
| 2 | Рабочее напряжение | 22.2 В |
| 3 | Усиление приёма | 18 дБ ±1 |
| 4 | Усиление передачи | 18 дБ ±1 |
| 5 | Выходная мощность | 40 дБм (10 Вт) |
| 6 | Входная мощность | 3–22 дБм |
| 7 | EVM | 3% @ 34дБм |
| 8 | Коэффициент шума | < 2.5 дБ |
| 9 | Потребляемый ток | 1.0А @ 34дБм |
| 10 | Задержка переключения TX/RX | < 1 мкс |
| 11 | Светодиодные индикаторы | TX: зелёный, RX: красный |
| 12 | Рабочая температура | -30℃ ~ +70℃ |
| 13 | Температура хранения | -40℃ ~ +150℃ |
| 14 | Влажность | До 95% |
| 15 | RF-разъёмы | N-F (вход/выход) |
| 16 | Разъём питания | Авиационный разъём IP68 |
| 17 | Размер корпуса | 174×87,5×44,5 мм |
| 18 | Материал корпуса | Алюминий |
| 19 | Вес | 1,5 кг |
| 20 | Влагозащита | IP68 |
| 21 | Индикатор заряда аккумулятора | Есть |
| 22 | Цвет | Зелёный |

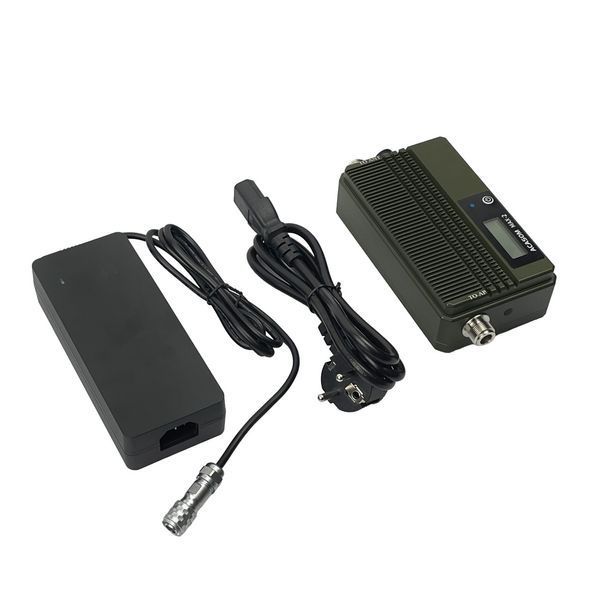

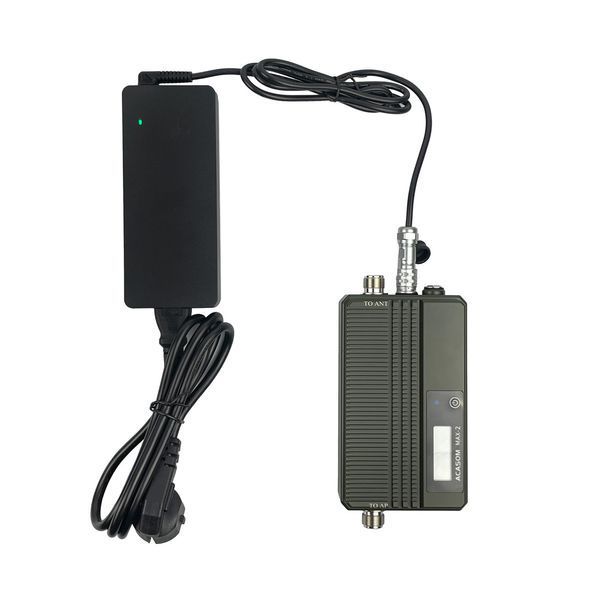

Комплектация:
-
1 × Усилитель сигнала MAX-2 10 Вт
-

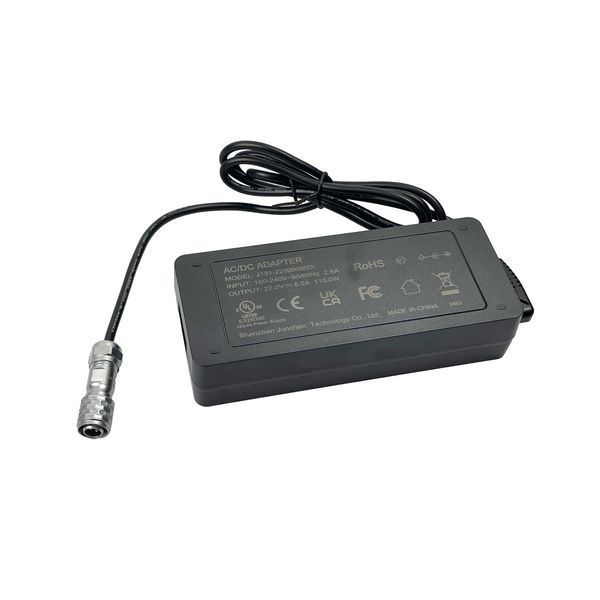

1 × Зарядное устройство 22.2В
Зачем нужен этот усилитель?
При использовании длинных ВЧ-кабелей (например, 40 метров и более) существенно возрастают потери сигнала — чем длиннее кабель, тем выше затухание, особенно в диапазонах 2.4–5.8 ГГц. Это снижает эффективность работы антенн.
Оптимальное решение — разделить линию:
Вместо одного кабеля длиной 40 м лучше использовать два кабеля по 20 м и установить этот усилитель сигнала между ними. В результате:
-
уменьшаются общие потери мощности;
-
сигнал остаётся стабильным;
-
сохраняется эффективная работа даже в сложных условиях;
-
улучшается радиус действия или зона подавления.
• Этот усилитель рекомендуется устанавливать в середину кабельной линии, особенно при использовании кабелей RG-8, LMR-400 и других с повышенным затуханием.
• Подходит для интеграции в тактические системы с высокими требованиями к мощности на выходе.
