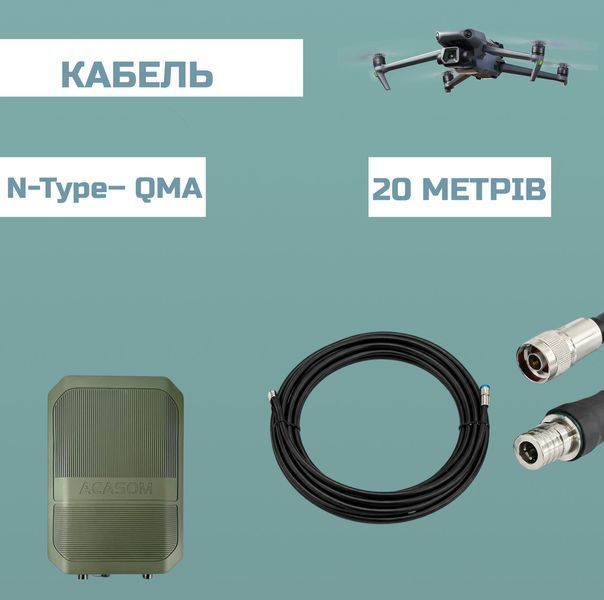

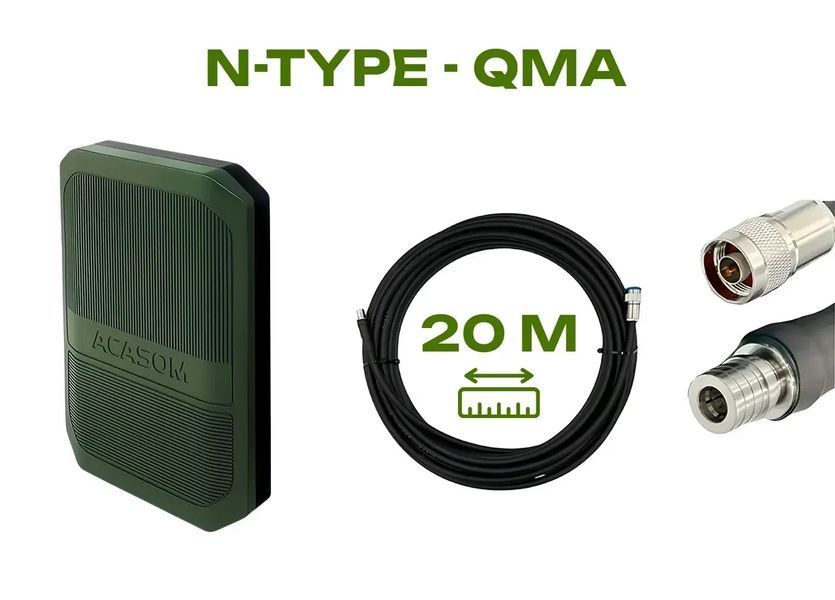

Коаксиальный кабель RG-8 для антенн-усилителей сигнала для квадрокоптеров DJI Mavic и Autel RG-8 N-TYPE - QMA, 20 м (2 провода)
Низкопотерный коаксиальный кабель типоразмера RG8/U для построения антенных трактов, систем усиления сигнала, ретрансляторов и телекоммуникационных решений, где важны меньшие потери, качественное экранирование и стабильные электрические характеристики.
Кратко о кабеле: RG-8 — это коаксиальный кабель с волновым сопротивлением 50 Ом, построенный на базе классического RG8, но с более низким уровнем затухания и лучшим экранированием. Улучшенные характеристики достигаются благодаря использованию вспененного диэлектрика и двойного экранирования.
Кабель RG8/U-TZC 500 32 рассчитан на стабильную передачу радиочастотного сигнала в системах, где недостаточно базового уровня характеристик обычного RG8. Он лучше подходит для современных антенных линий, усилителей, ретрансляторов, FPV-комплексов и профессионального оборудования, где критически важны повторяемые параметры и снижение потерь на трассе.
По сравнению с базовыми коаксиальными решениями, модель TZC 500 32 обеспечивает более эффективную работу на средних и высоких частотах, а также лучшую защиту сигнала от внешних электромагнитных воздействий.

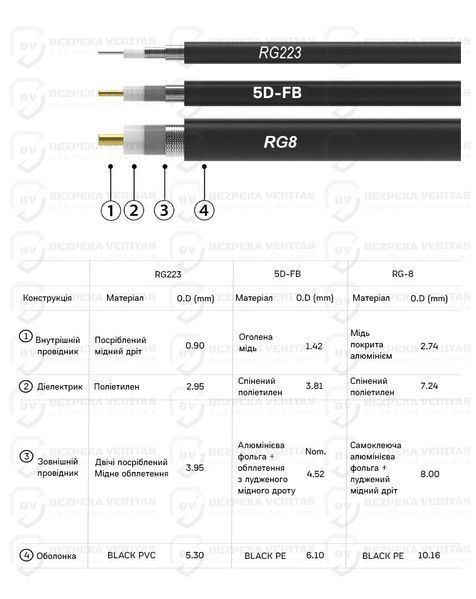

1. Конструкция кабеля RG-8
- Центральная жила: цельный провод диаметром 2,74 мм из алюминия с медным покрытием.
- Внутренний диэлектрик: вспененный полиэтилен, диаметр 7,24 мм.
- Первый экранирующий слой: алюминиевая фольга.
- Второй экранирующий слой: оплётка из лужёной меди с заполнением 85%.
- Внешняя оболочка: защитный полиэтилен PE, диаметр 10.2 мм.
Практическое преимущество конструкции: сочетание вспененного диэлектрика и двойного экранирования позволяет уменьшить потери сигнала, улучшить стабильность волнового сопротивления и повысить качество передачи в ВЧ-трактах.
2. Электрические характеристики
| Параметр | Значение |
|---|---|
| Тип кабеля | RG-8 |
| Волновое сопротивление | 50 Ом |
| Тип конструкции | Низкопотерный коаксиальный кабель |
| Уровень экранирования | Улучшенный, двойной экран |
3. Таблица затухания кабеля RG-8
| Частота, МГц | Потери, дБ/100м |
|---|---|
| 140 | 6 |
| 350 | 9 |
| 900 | 15 |
| 1800 | 21 |
| 1900 | 22 |
| 2500 | 25 |
| 3000 | 28 |
| 3500 | 30 |
| 4000 | 33 |
| 4500 | 36 |
| 5000 | 39 |
| 5200 | 40 |
| 5500 | 42 |
| 5800 | 44 |
| 6000 | 45 |
Примечание: с увеличением частоты затухание возрастает, поэтому при проектировании антенно-фидерных трасс важно учитывать не только тип кабеля, но и общую длину линии и рабочий диапазон оборудования.
4. Температурный режим эксплуатации
| Параметр | Значение |
|---|---|
| Диапазон температур эксплуатации | -40…+85 °C |
5. Спецификация и практическое применение
Кабель RG8 целесообразно использовать там, где нужно снизить потери по сравнению со стандартным RG8 и обеспечить лучшую защиту ВЧ-сигнала. Это может быть построение антенных линий, систем усиления сигнала, ретрансляторов, профессиональных телекоммуникационных трактов, FPV-комплексов и других решений, работающих в широком диапазоне частот.
6. Совместимость и аналоги
Коаксиальный кабель RG-8 входит в кабельную группу G37 и является аналогом по типоразмеру ряда широко используемых ВЧ коаксиальных кабелей. Это упрощает замену, адаптацию существующих систем и построение новых решений с совместимыми механическими и электрическими параметрами.
- LMR 400
- MRC 400
- Low Loss 400
- RG-213-RT5
- W 400
- SPEEDFOAM 400
- 400D-FB
- ЖК-8-50-ХХ
RG-8/U (TZC 500 32) — это практичный выбор для построения надёжных ВЧ-трактов, где нужны более низкие потери, лучшее экранирование и совместимость с популярными аналогами класса LMR-400. Такой кабель подходит для антенн, бустеров, систем связи, ретрансляторов и профессиональных телекоммуникационных решений.
