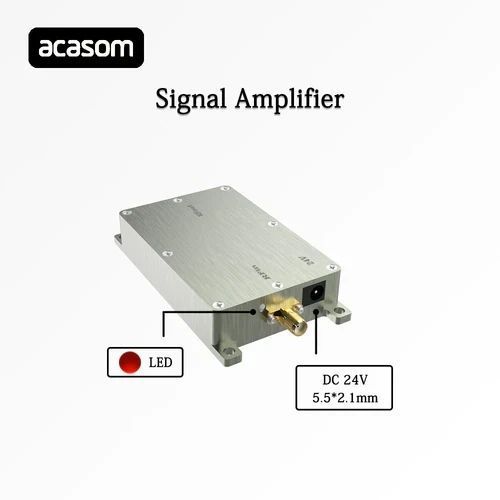

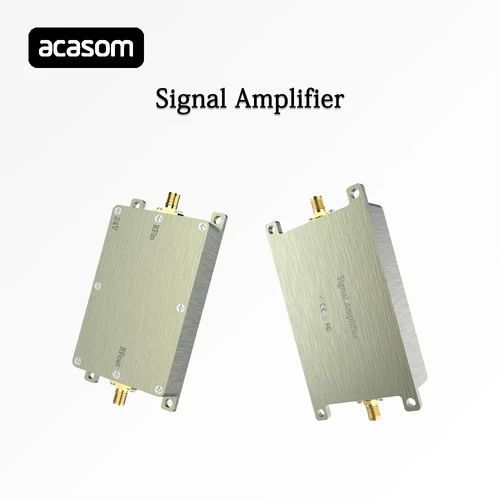

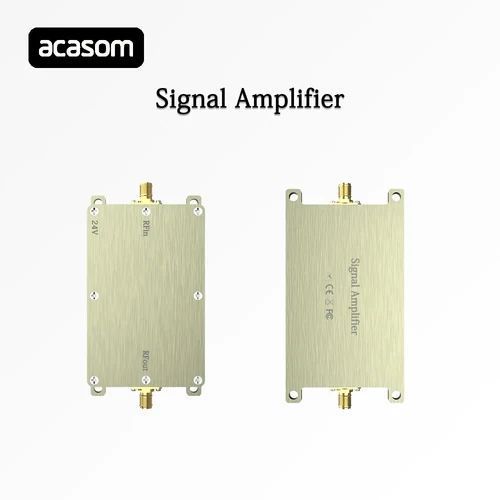

5.2GHz 10Вт/20Вт/40Вт/50Вт ВЧ-усилитель высокой мощности ACASOM для Wi-Fi 6
Однонаправленный высокомощный передатчик в диапазоне 5.15–5.35 ГГц, разработан специально для сетей Wi-Fi 6. Работает только на передачу (TX), без канала приёма. Подходит для задач расширения беспроводного сигнала, систем антенн, генераторов и ретрансляторов.
Возможна поставка с индивидуальной выходной мощностью: 10Вт, 20Вт, 40Вт, 50Вт — по запросу.
Ключевые особенности
-
Частотный диапазон: 5150–5350 МГц
-
Выходная мощность: до 47 дБм (50 Вт)
-
Усиление сигнала: до 37 дБ (регулируется)
-
Энергоэффективность: до 45%
-
Односторонняя работа — только передача
-
Алюминиевый корпус с возможностью охлаждения
-
Светодиодный индикатор (красный)
Технические характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Диапазон частот | 5150–5350 МГц |
| 2 | Рабочее напряжение | 20–24 В (возможно 28–32 В под заказ) |
| 3 | Усиление (S21) | 37 дБ (регулируется от 25 до 37 дБ) |
| 4 | Входные возвратные потери (S11) | -15 дБ |
| 5 | Равномерность усиления | ±0.5 дБ |
| 6 | Выходная мощность | до 47 дБм |
| 7 | Потребляемый ток | 4.3 А при 24 В |
| 8 | КПД усилителя | 45% при выходе 46 дБм |
| 9 | Индикация | Светодиод, красный |
| 10 | Рабочая температура | -30℃ ～ +85℃ |
| 11 | Температура хранения | -40℃ ～ +150℃ |
| 12 | Рабочая влажность | <95% (без конденсации) |
| 13 | RF-разъемы | Вход: SMA-мама; Выход: SMA-мама |
| 14 | Подключение питания | Разъём DC 5.5×2.0 мм или кабель 15 см |
| 15 | Материал корпуса | Алюминий |
| 16 | Габариты | 96×53×17 мм |
| 17 | Вес | 150 г |
Рекомендации по эксплуатации
-
Используйте блок питания 24 В / 5 А
-
Обязательно обеспечьте отвод тепла — радиатор или вентилятор
-
Подключайте строго в следующем порядке:
1) Сначала антенна
2) Затем питание
3) После — подключение к устройству -
Максимальная мощность 47 дБм достигается при входной мощности 10–11 дБм
-
Стандартное усиление — 37 дБ
