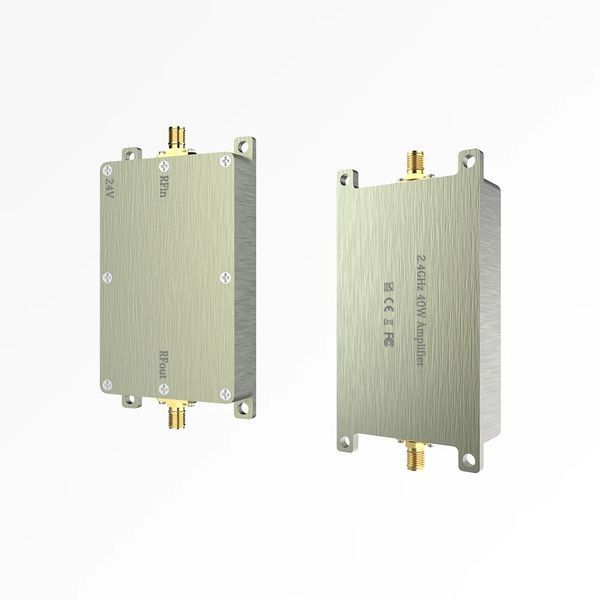

2.4GHz 10Вт/20Вт/40Вт/50Вт/100Вт RF усилитель высокой мощности для расширения сигнала Wi-Fi/BT/ZigBee
Назначение
Высокопроизводительный усилитель RF-сигнала предназначен для расширения зоны покрытия беспроводных сетей Wi-Fi, Bluetooth и ZigBee в диапазоне 2.4–2.5 ГГц. Идеально подходит для промышленных и военных решений, требующих стабильной передачи данных на большие расстояния.
Ключевые особенности
-
Высокая выходная мощность – до 46 дБм
-
Энергоэффективность – до 45% при максимальной нагрузке
-
Коэффициент усиления – до 40 дБ
-
Корпус из алюминия для эффективного теплоотвода
-
Индикатор работы (светодиод: красный)
-
Температурный диапазон работы: от -30°C до +85°C
Технические характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Диапазон частот | 2400–2500 МГц |
| 2 | Рабочее напряжение | 28 В |
| 3 | Усиление (S21) | 40 дБ |
| 4 | Входные возвратные потери (S11) | ≤ -15 дБ |
| 5 | Плоскостность | ±0.5 дБ |
| 6 | Выходная мощность | до 46 дБм |
| 7 | Потребляемый ток | 3.6 A @ 28 В |
| 8 | КПД усилителя | до 40% при 46 дБм |
| 9 | Индикация | Светодиод, красный |
| 10 | Рабочая температура | -30℃ ～ +85℃ |
| 11 | Температура хранения | -40℃ ～ +150℃ |
| 12 | Влажность | < 95% (без конденсации) |
| 13 | RF-разъемы | Вход: SMA-K; Выход: SMA-K |
| 14 | Питание | 15 см красно-черный кабель |
| 15 | Корпус | Алюминий |
| 16 | Габариты | 82×53×17 мм |
| 17 | Вес | 130 г |
Указания по эксплуатации
-
Используйте блок питания 12В/8А (рекомендуемый).
-
Обязателен теплоотвод: используйте радиатор или вентилятор.
-
Сначала подключите антенну, затем блок питания, и только потом — основное устройство.
-
Максимальный выходной сигнал: до 43 дБм при входной мощности 6–7 дБм (при стандартном усилении 40 дБ).
