Усилитель мощности ACASOM 1,2 ГГц 10Вт / 20Вт / 40Вт / 50Вт
Однонаправленный RF-усилитель для дронов, GPS и WiFi
ACASOM 1,2 ГГц — высокомощный радиочастотный усилитель с однонаправленным действием. Предназначен только для передачи сигнала (TX), без функции приёма (RX). Используется в профессиональных системах радиоуправления, GPS-навигации, телеметрии и беспилотных технологиях. Работает в частотном диапазоне 1080–1260 МГц и обеспечивает выходную мощность до 47 дБм
Ключевые особенности
-
Диапазон частот: 1080–1260 МГц
-
Выходная мощность: до 47 дБм (по умолчанию 43 дБм ≈ 20 Вт)
-
Усиление (S21): 37 дБ (регулируется 25–37 дБ)
-
Рабочее напряжение: 20–24 В (возможно 28–32 В по запросу)
-
Эффективность: около 45% при 43 дБм
-

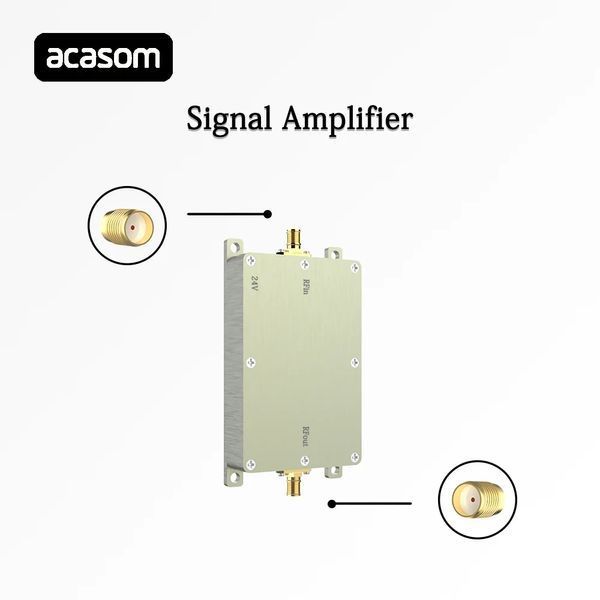

Тип соединений: SMA (мама) на вход и выход
-
Материал корпуса: алюминий
-
Размеры: 96 × 53 × 17 мм
-
Вес: 150 г
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 20–24 В (настраиваемое до 32 В) |
| Потребляемый ток | 2,3 А при 24 В |
| Усиление | 37 дБ (регулируемое) |
| Входной КСВ (S11) | ≤ –15 дБ |
| Плоскостность усиления | ±0,5 дБ |
| Индикация | Красный светодиод |
| Разъём питания | DC 5.5×2.0 мм или провод 15 см |
Условия эксплуатации
-
Температура работы: –30…+85 °C
-
Температура хранения: –40…+150 °C
-
Влажность: <95% (без конденсации)
Комплектация
-
1 × RF-усилитель ACASOM
-
Блок питания 24 В / 4 А приобретается отдельно
-
Требуется обязательное охлаждение: радиатор или вентилятор
Инструкция по подключению
-
Сначала подключите антенны.
-
Подключите блок питания.
-
Затем — устройство передачи (передатчик, источник сигнала).
При входной мощности 10–11 дБм усилитель выдаёт до 47 дБм (при усилении 37 дБ).
