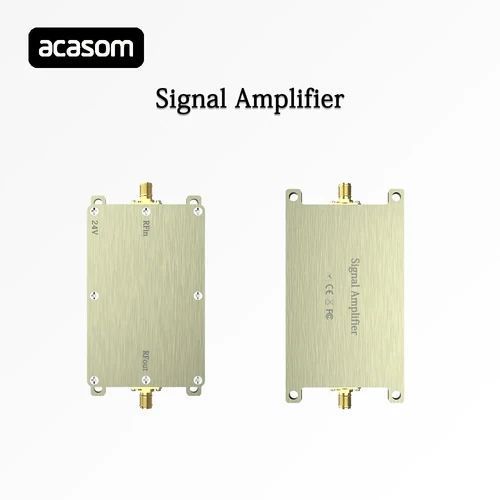

0.9 ГГц 10Вт/20Вт/40Вт/100Вт ВЧ-усилитель ACASOM для Wi-Fi, беспроводных систем и генераторов сигнала
Однонаправленный радиочастотный усилитель в диапазоне 800–1000 МГц, предназначен для усиления сигнала, создания беспроводной инфраструктуры, генерации ВЧ-сигнала и других промышленных или исследовательских задач.
Работает исключительно в режиме передачи (TX) — без приёмного канала (RX).
Возможна индивидуальная настройка под нужную выходную мощность.
Ключевые особенности
-
Частотный диапазон: 800–1000 МГц
-
Выходная мощность: до 46–47 дБм (40 Вт)
-
Коэффициент усиления: до 37 дБ (регулируется)
-
КПД: до 45%
-
Корпус: алюминиевый, подходит для пассивного и активного охлаждения
-
Светодиодный индикатор: красный
-
Питание: 28 В / 5 А
Технические характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Диапазон частот | 800–1000 МГц |
| 2 | Рабочее напряжение | 28 В |
| 3 | Усиление (S21) | 37 дБ (регулируется 25–37 дБ) |
| 4 | Входные возвратные потери (S11) | -15 дБ |
| 5 | Равномерность усиления | ±0.5 дБ |
| 6 | Выходная мощность | до 46–47 дБм |
| 7 | Потребляемый ток | 3.3 А при 28 В |
| 8 | Энергоэффективность | 45% при 46 дБм |
| 9 | Светодиод | Красный |
| 10 | Рабочая температура | -30℃ ～ +85℃ |
| 11 | Температура хранения | -40℃ ～ +150℃ |
| 12 | Рабочая влажность | <95% (без конденсации) |
| 13 | RF-разъемы | Вход: SMA-мама; Выход: SMA-мама |
| 14 | Питание | Кабель 15 см (красный + чёрный) |
| 15 | Материал корпуса | Алюминий |
| 16 | Размеры | 96×53×17 мм |
| 17 | Вес | 150 г |
Рекомендации по эксплуатации
-
Используйте блок питания 28 В / 5 А
-
Обязательно обеспечьте охлаждение — радиатор или вентилятор
-
Последовательность подключения:
1) Сначала подключите антенну
2) Затем питание
3) После — подключите устройство -
При входной мощности 10–11 дБм выход может достигать 47 дБм
-
Усиление по умолчанию — 37 дБ
